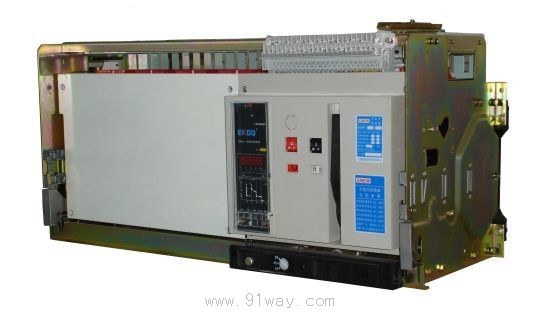

HA3-6300智能型萬能式斷路器產品詳細說明：

HA3-6300智能型萬能式斷路器，額定電流為630A~6300A,適用于交流50Hz,400V、690V，主要在低壓配電網絡中用于分配電能和保護線路、防止電源設備遭受過載、短路、欠電壓、單向接地等故障的危害。具有高精度智能控制器，可以完成配電系統的過電流和剩余電流的全選擇性保護，同時具有通訊功能，可作為現場總線等控制系統實現遙控、遙訊、遙測、遙調"四遙"功能的主要元件。

HA3-6300智能型萬能式斷路器具有高分斷能力，且無飛弧，有多種操作、安裝、接線方式和產品之間、產品與柜門之間的機械連鎖，以及運行參數的顯示、故障記憶、現場設定、試驗、熱記憶、負載監控和自診斷等功能，可確保系統供電質量和可靠性。是國內乃至世界上最大容量的斷路器。

HA3-6300智能型萬能式斷路器具有高分斷能力，且無飛弧，有多種操作、安裝、接線方式和產品之間、產品與柜門之間的機械連鎖，以及運行參數的顯示、故障記憶、現場設定、試驗、熱記憶、負載監控和自診斷等功能，可確保系統供電質量和可靠性。是國內乃至世界上最大容量的斷路器。

2.用途
主要在低壓配電網絡中用于分配電能和保護線路、防止電源設備遭受過載、短路、欠電壓、單向接地等故障的危害。具有高精度智能控制器，可以完成配電系統的過電流和剩余電流的全選擇性保護，同時具有通訊功能，可作為現場總線等控制系統實現遙控、遙訊、遙測、遙調"四遙"功能的主要元件。
3.符合標準
IEC60947-2 低壓開關設備和控制設備 斷路器　
GB14048.2 低壓斷路器

4.HA3-6300智能型萬能式斷路器型號含義說明

5.技術特點
產品結構功能部件模塊化、體積小、造型比較美觀，高動、熱穩定性，高分斷能力(120KA)、無飛弧、集檢測、三段保護、監控、顯示、報警、通訊、自診斷、現場設定、試驗功能等。并具有如下創新特點：
　(1)采用了新穎的設計，降低了短路時的電動斥力，增加接觸面積，提高了分斷能力和動熱穩定性；
　(2)主軸用分段設置，多個半圓形軸承，克服了主軸變形；
　(3)采取了互感器加屏蔽，增加輔助線圈，微調相位等措施，提高了電流采集精度；
　(4)研制了新型的觸頭材料，AgNi30C3,確保分端能力和耐磨性；
　(5)采用了軸兩端設拖動裝置，解決了抽屜搖進出平衡。
HAI-6300智能型萬能式斷路器是國內乃至世界上最大容量的斷路器，該產品具有遙調、遙測、遙控等四遙功能，其各項性能指標與法國施耐德M系列、德國西門子的3WN6系列等國際同類先進產品水平相當。

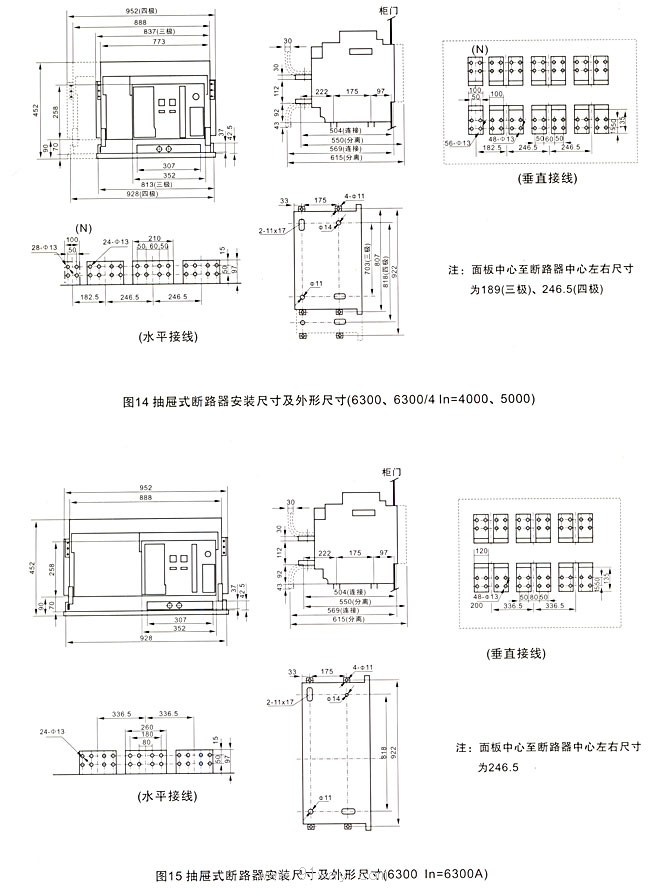

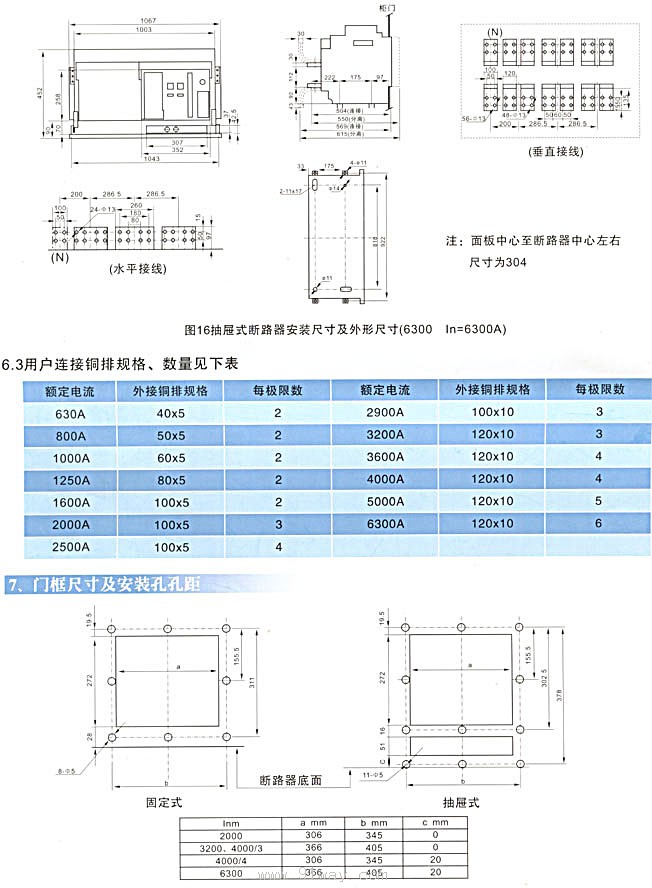

6.外型及安裝尺寸：

8.主要技術參數

殼架等級額定電流Inm A	額定電流In	斷路器操作性能(次)				額定極限短路分斷能力Icu（kA）/cosΦ		額定運行短路分斷能力Ics（kA）/cosΦ		額定短時耐受電流Icw（kA）/cosΦ 1s
		每小時操作循環次數	不通電	通電(n’)	總計(n+ n’)	400V	690V	400V	690V	400V	690V
6300	4000,5000,6300	5	1500	500	2000	120/0.2	75/0.2	100/0.2	65/0.2	85/0.2(MCR)	65/0.2

9.使用條件
△海拔不超過2000m；最大傾斜度為22.5°；
△周圍介質溫度不高于+40°C（對船用產品為+45°C）和不低于-5°C；
△能耐受潮濕空氣、鹽霧、油霧、霉菌、核輻射的影響；
△在受到船舶正常振動時能可靠工作；在受到地震情況下（4g）能可靠工作；
△在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
△在沒有雨雪侵襲的地方。
