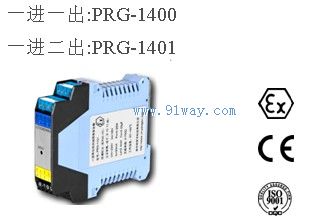

PRG-1400/1401熱電阻二三線輸入隔離式安全柵

2/3/4線制本質安全熱電阻隔離式安全柵將現場2/3/4線制熱電阻的信號轉換成標準的4mA～20mADC電流信號隔離傳輸?shù)桨踩珎?cè)

主要技術規格
電源電壓：20V-35Vdc供電
通道數：PRG-1400單通道 PRG-1401單輸入雙輸出
功耗：約1.8W（24V供電，20mA輸出時）
輸入信號類型：2/3/4線制熱電阻
輸入信號范圍：對應的熱電阻測量范圍
信號量程范圍：用戶訂貨時指定或自行組態
輸出信號范圍：4mA～20mAdc
允許輸出負載能力：0-650Ω
報警指示：低量程報警，L報警指示燈亮
高量程報警，H報警指示燈亮
故障報警，L、H報警指示燈同時亮

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘
非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級，寬范圍供電，符合EMC標準
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所的熱電阻相連二線或三線制熱電阻（Pt100,Pt10,Cu50,Cu100）
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
PRG1400認證參數：端子（9.10.11）
Um = 250V Uo = 8.4V Io = 31mA
Co = 6.8uF Lo = 30mH Po = 64mW
PRG1401認證參數：端子（9.10.11）
Um = 250V Uo = 8.4V Io = 12mA
Co = 6.8uF Lo = 100mH Po = 26mW

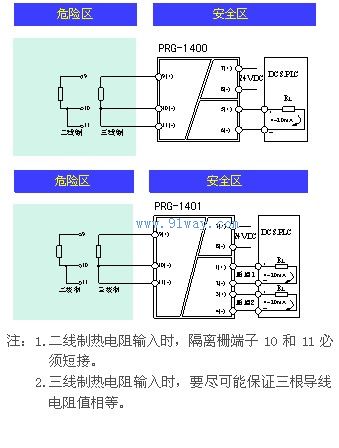

PRG-1400/1401熱電阻二三線輸入隔離式安全柵接線圖

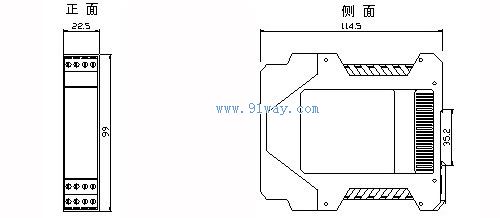

外形尺寸圖
