產品描述
PRG-5000-M熱電偶隔離式安全柵具有本安輸入回路的熱電偶毫伏信號1：1隔離傳輸用安全柵。用于對來自多種熱電偶的毫伏信號（-10mV～60mV）進行從危險區到安全區的1：1隔離傳送。

主要技術規格
電源電壓：20V-35Vdc供電
通道數：?jiǎn)瓮ǖ?
功耗：約0.5W
信號類型：J、K、T、E、B、S熱電偶；毫伏信號
輸入信號范圍：-10mV～+60mV
輸出信號范圍：-10mV～+60mV
斷偶報警：輸出信號≥70mV

性能指標
絕緣強度:本安端/非本安端間2500Vac/分鐘 非本安端間1000Vac/1分鐘
輸出精度：0.1% F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃～+60℃
相對濕度：35%～85%RH
貯存溫度：-40℃～+80℃

結構及外形尺寸
產品結構:35mm導軌卡裝，
ABS外殼材料，
插拔式端子
外形尺寸:22.5×114.5×99（mm）
整機重量：150g

產品特點
ⅡC防爆等級，符合EMC標準，寬范圍供電。
安裝場所
周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備
安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所的熱電阻傳感器相連J、K、T、E、B、S熱電偶；毫伏信號
安全防爆認證參數
國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia]（ⅡC）
認證參數：端子（9.10）
Um = 250V Uo = 10.5V Io = 5mA
Co = 2.4uF Lo = 20mH Po = 14mW

接線圖

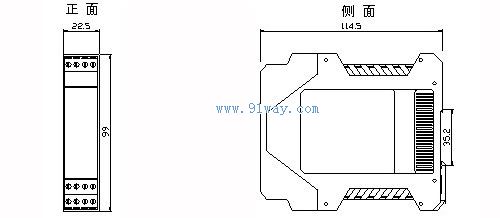

外形尺寸圖
