MJM微型膜片聯軸器產品詳細說明：

MJM微型膜片聯軸器

結構特點
1、高靈敏度、高扭矩剛性；
2、零回轉間隙，順時針和逆時針回轉特性完全相同；
3、結構緊湊，體積小，慣性小；
4、不銹鋼膜片補償軸向和角向偏差；
5、聯軸器主體采用高強度鋁合金材料；
6、拆裝簡單，不需維護；
7、常用于伺服電機、步進電機聯結；
8、采用夾緊螺絲固定。

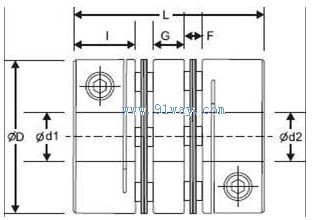

MJM微型膜片聯軸器基本參數及主要尺寸

型號	額定扭矩(N.m)	最大扭矩(N.m)	最高轉速	孔徑d1 d2(mm)	D	L (mm)		F	L1(mm)	軸向偏差	角向偏差(度)	徑向偏差	擰緊力矩(N.m)
						單節	雙節
MJM26	1.4	2.8	10000	5～10	26	25.5	35	2.5	11.5	±0.1	1.5	0.40	1.5
MJM34	2.8	5.6	10000	8～14	34	31.3	45	3.1	14.1	±0.1	1.5	0.40	1.5
MJM39	5.8	11.6	10000	10～16	39	34.1	49	4.1	15.0	±0.1	1.5	0.40	2.5
MJM44	8.7	17.4	10000	11～19	44	34.5	50	4.5	15.0	±0.1	1.5	0.40	2.5
MJM56	25	50	10000	14～24	56	45.0	63	5.0	20.0	±0.1	1.5	0.40	7.0
MJM68	55	110	10000	19～35	68	54.0	74	6.0	24.0	±0.1	1.5	0.40	12
MJM82	80	160	10000	24～40	82	68.0	98	8.0	30.0	±0.1	1.5	0.40	16

MJM微型膜片聯軸器
