LD-GA系列伸縮精密萬向節產品詳細說明：

LD-GA系列伸縮精密萬向節

每節最大轉動角度為450
邊接更大的軸間距
GA型（滑動軸承）nmax.=1000min-1
成品也公差為H7，另可根據要求，開鍵槽、六角孔和方孔

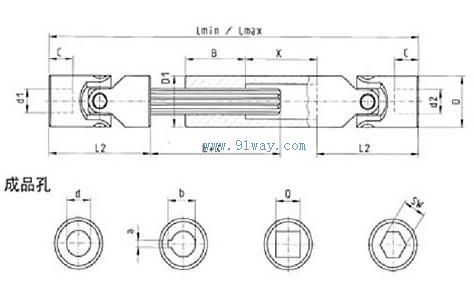

安裝長度L和X（行程）的計算

行程X≤Lmax－2·L2－B Lmin≥Lmax－2·L2+B 最小尺寸Lmin
2 2 Lmin=L2+B+X+L2

訂貨示例：

3GA	d1Ф20	d2＝Ф20花鍵槽DIN標準	550/650
規格和型號	成品孔徑（H7）	成品孔徑（H7）鍵槽按 DIN6885-1(JS9)標準	安裝長度Lmin/Lmax

規格	D1;d2 (H7)	D	L2	C	Lmin/Lmax/X	B	a	b	Q	SW	花鍵槽	D1
GA
03GA	10	20	48	12	根據 用戶 要求 決定 Lmin/ Lmax	30	3	11.4	10	10	11×14Z6	22
04GA	12	23	56	13		40	4	13.8	12	12	13×16Z6	26
05GA	14	25	60	13		40	5	16.3	14	14	13×14Z6	29
1GA	16	30	68	16		40	5	18.3	16	16	16×14Z6	32
2GA	18	32	74	17		40	6	20.8	18	18	18×14Z6	37
3GA	20	36	82	18		45	6	22.8	20	20	21×14Z6	42
4GA	22	38	95	22		50	6	24.8	22	22	23×14Z6	47
5GA	25	44	108	26		50	8	28.3	25	25	26×14Z6	52
6GA	30	46
