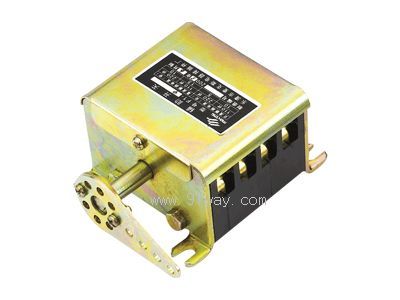

F1-4型輔助開關產品詳細說明：

一、主要用途
F1-4型輔助開關主要用于高壓斷路器、高低隔離開關、低壓空氣開關和低壓刀開關等操作機構中，作為輔助電器使用，用以接通或分斷信號控制測量，保護及聯鎖等的線器。

二、適用工作條件：
　　1、周圍介質溫度不高于+40℃，不低于-40℃
　　2、海拔高度不超過3000米
　　3、在溫度為+25℃時，空氣相對濕度不大于90%
　　4、在無劇烈震動和擺動場所
　　5、周圍介質無爆炸危險、無導電塵埃、無破壞絕緣及無腐蝕金屬的氣體場所。

三、結構形式：
　　1、F1根據使用的不同要求可調整中心動觸頭的轉動角度分為60° ~90° ~120°
　　2、F1按安裝方式分為臥式和立式，按結構分為臥式帶快速機構和直接帶動及延時觸頭。

四、技術參數：

額定電壓	額定電流	額定電壓	額定電流
~110	10A	-110V	12.5A
~220	5A	-220V	10A

型號	F1-1	F1-2	F1-4	F1-6	F1-8	F1-10	F1-12
L1(mm)	68	83	113	143	173	203	233
L2(mm)	39	54	84	114	144	174	204

五、外形及安裝尺寸：
