BHC系列防爆穿線盒產品詳細說明：

BHC系列防爆穿線盒適用范圍：

1、1區、2區危險場所。
2、IIA、IIB、IIC類爆炸性氣體環境。

產品特點：

1、防爆標志：ExeⅡ。
2、防護等級：IP55。
3、外殼采用鑄鋁合金或鑄鐵，表面噴塑，可供用戶自由選擇。
4、結構形式多樣，便于安裝。

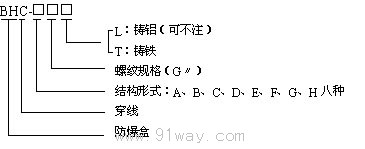

BHC系列防爆穿線盒型號意義：

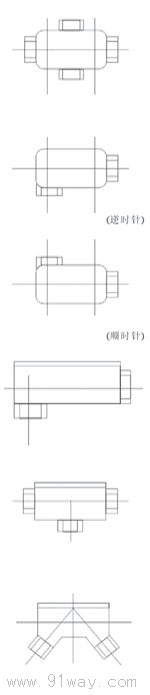

型號 Type	管內徑 Pipe s internal diameter	管螺紋(G〃) Pipe s thread	示意圖 Sketch	外形尺寸 Outline dimension
				長Length	寬Width	高Height
BHC-A-□	15	1/2		120	32	38
	20	3/4		135	35	48
	25	1		160	42	55
	32	11/4		170	54	70
	40	11/2		180	60	78
	50	2		228	72	90
	70	21/2		246	86	104
	80	3		282	102	120
BHC-B-□	15	1/2		120	50	38
	20	3/4		135	60	48
	25	1		160	70	55
	32	11/4		170	84	70
	40	11/2		180	90	78
	50	2		28	104	90
	70	21/2		248	121	104
	80	3		282	137	120

型號 Type	管內徑 Pipe s internal diameter	管螺紋(G〃) Pipe s thread	示意圖 Sketch	外形尺寸 Outline dimension
				長Length	寬Width	高h(yuǎn)eight
BHC-C-□	15	1/2		120	68	38
	20	3/4		135	85	48
	25	1		160	98	55
	32	11/4		170	114	70
	40	11/2		180	170	78
	50	2		228	136	90
	70	21/2		246	156	101
	80	3		282	172	120
BHC-D-□	15	1/2		100	50	38
	20	3/4		110	60	48
	25	1		132	70	55
	32	11/4		140	84	70
	40	11/2		150	90	78
	50	2		196	104	90
	70	21/2		211	121	104
	80	3		247	137	120
BHC-E-□	15	1/2		100	50	38
	20	3/4		110	60	48
	25	1		132	70	55
	32	11/4		140	84	70
	40	11/2		150	90	78
	50	2		196	104	90
	70	21/2		211	121	104
	80	3		247	137	120
BHC-F-□	15	1/2		100	30	58
	20	3/4		110	35	73
	25	1		132	42	83
	32	11/4		140	50	100
	40	11/2		150	60	108
	50	2		196	72	122
	70	21/2		211	86	139
	80	3		247	102	155
BHC-G-□	15	1/2		120	30	58
	20	3/4		135	35	73
	25	1		160	42	83
	32	11/4		170	54	100
	40	11/2		180	60	108
	50	2		228	72	122
	70	21/2		246	86	139
	80	3		282	102	155
BHC-H-□	15	1/2		120	30	58
	20	3/4		135	35	73
	25	1		160	42	83
	32	11/4		170	54	100
	40	11/2		180	60	108
	50	2		228	72	122
	70	21/2		246	86	139
	80	3		282	102	136

BHC系列防爆穿線盒
