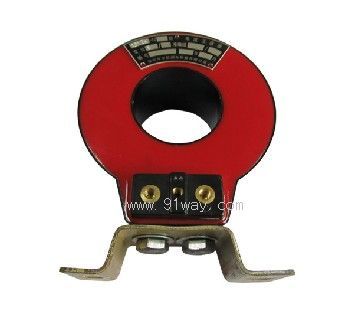

LZKC1型高精度電流互感器產品詳細說明：

LZKC高精度電流互感器適用于交流電力系統35kV和10kV以下供用電設備的電流、電能測量和保護。該電流互感器具有體積小、重量輕、便于安裝等特點，已在SafeRing/SafePlus、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列緊湊型全絕緣環網開關柜中廣泛應用。
LZKC1型高精度電流互感器選用新型導磁材料作為測量繞組的鐵芯，其高磁導率、較低的飽和磁感應強度和優良的穩定性，保證了較高的測量準確度和較低的儀表保安系數，優質進口硅鋼片經先進工藝加工后作為保護繞組的鐵芯，保證了較高的準確限值系數。
環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護。該型電流互感器體積小、重量輕，占用空間小，固定在環網開關柜的電纜室內，安裝時只需將電纜從內孔穿過，簡便快捷，和諧美觀。
依據電流變比、準確級和額定負載的不同，該系列電流互感器分為以下幾種類型，具體參數詳見各型號對應的參數表。

LZKC1型高精度電流互感器技術參數 Technical data
額定頻率：50Hz or 60Hz；
額定二次電流：5A or 1A；
額定短時熱電流：40kA，1s；
額定連續熱電流：120%In；
工頻耐壓3kV , 1min；
執行標準standards：IEC 185:1987，GB1208-1997(china)，DL/T 725-2000 (china)；
適用條件Suit condition
環境溫度：－350C-+550C，
日平均溫度：≤400C。
海拔高度Altitude：≤3000m
大氣條件：大氣中無嚴重污穢
LDZC1-10I高精度電流互感器
額定電流比、準確級及其額定負載如下表所示，額定二次電流5A或1A。

型號Type	LZK1-10IC			LZKC1-10IP
用途	測量電流互感器			保護電流互感器
額定一次電流（A）	準確級及額定負載（VA）			準確級及額定負載（VA）
	0.2S	0.2	0.5	10P20	10P15	10P10
75/5			2.5
100			2.5			1.5
150		2.5	5			2.5
200	2.5	5	10			3
300	5	7.5	12.5		2.5	3.75
400	7.5	10			3.75	5
500	10	15		2.5	3.75	5
