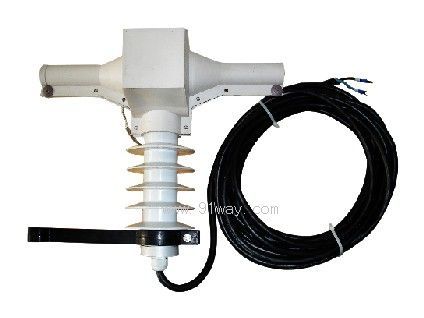

LZK-10W戶外開啟電流互感器產品詳細說明：

LZK-10W戶外開啟式電流互感器用于10kV及以下中壓架空線路的電流測量、保護、控制等，安裝時不需要截斷導線，亦可帶電安裝。
用于10kV架空線路高壓無功功率自動補償裝置的電流監測與控制。具有耐電弧、耐紫外線、耐老化、免維護周期長等特點。

LZK-10W戶外開啟電流互感器技術參數Technical data
額定絕緣水平：12/42/75kV
額定頻率：50Hz或60Hz
表面爬電距離：460mm
一次導線截面：35~400mm2
環境溫度：-30℃～+55℃，日平均不超過+40℃
海拔高度：不超過3000米。
表1 額定一、二次電流、準確級及相應二次輸出容量

一次電流（A）	二次輸出	額定容量（VA）	準確級	最大容量（VA）
100~200	1A或5A	2.5	±0.5%	5
300~400		5.0	0.5	10
500~750		5.0	0.2	20
100~750	10V		0.2~0.5

安裝步驟：
1． 將電流互感器連同底座固定在橫擔上，互感器保護盒垂直安裝，避免盒內進水或盛水。
2． 確定電流互感器夾導線的位置，用絕緣膠布纏繞該位置的高壓導線，長度約390毫米，纏繞后的直徑約22毫米。
3． 用絕緣套管套住纏繞部位的導線，套管外再纏繞一層絕緣膠布(約1mm).
4． 將安裝了套管的架空導線放在電流互感器中心，前后應對稱。
5． 電流互感器上下兩半的結合面上均勻涂上硅膠，對齊固定在一起。
6． 用金屬綁線將CT上的金屬編織線與一次導線纏繞在一起，保持等電位。
7． 將防護罩罩在CT上，扣緊紐扣（10個）。
注意：LZK-10W電流互感器的旁邊安裝避雷器，以免遭受雷擊。
