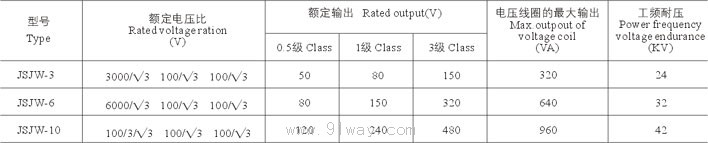

JSJW-3系列戶內電壓互感器技術參數

1.在一次繞組施加三相平衡的額定電壓，剩余電壓繞組開口三角形接有200VA(cosφ=0.8)負載的情況下，當一次繞組任何一相在接線端和中點

短接時，則開口三角形端電壓應為：
(1) 二次繞組接有0.5級額定負載時為100±10V。
(2) 二次繞組空載時為100±3V。
2.互感器能在115%倍額定電壓下長期運行。

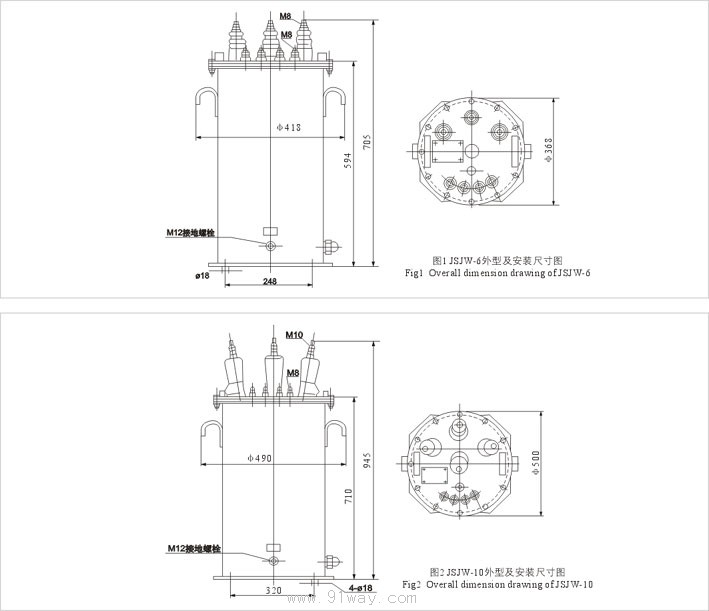

JSJW-3系列戶內電壓互感器外形及安裝尺寸

JSJW-3戶內電壓互感器
