MDS-F磁致伸縮液位傳感器產品詳細說明：

一、 概述
磁致伸縮液位傳感器(磁尺）是應用“磁致伸縮”技術研制而成。此項技術由美國公司于 1975 年世界首創。現已在國際范圍內廣泛應用于要求測量精度高和測量可靠的液位測量系統。它具有精度高、分辨率高、重復性好、穩定可靠、非接觸式測量、壽命長、安裝方便、環境適應性強等特點。它的輸出信號是一個真正的絕對位置輸出，而不是比例的或需要再放大處理的信號，所以不存在信號漂移或變值的情況，因此不必像其它液位傳感器一樣需要定期重標和維護；正是因?yàn)樗�的輸出信號為絕對數值，所以即使電源中斷重接也不會對數據接收構成問題，更無須重新歸回零位。它可 廣泛應用于石油、化工、電力、制藥、食品、飲料等行業的各種液罐的液位計量和控制。

二、 工作原理
磁致伸縮液位傳感器(磁尺）的工作原理如圖一。該產品主要由測桿、電子倉和套在測桿上的非接觸的浮球（內裝有磁鐵）組成。測桿內裝有磁致伸縮管（波導管），測桿由不導磁的不銹鋼管制成，可靠地保護了波導管。工作時，由電子倉內電子電路產生一起始脈沖，此起始脈沖在波導管中傳輸時，同時產生了一沿波導管方向前進的旋轉磁場，當這個磁場與磁環中的永久磁場相遇時，產生磁致伸縮效應，使波導管發生扭動，這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖，通過電子電路計算出兩個脈沖之間的時間差，即可精確地測出被測介質的液位高度。

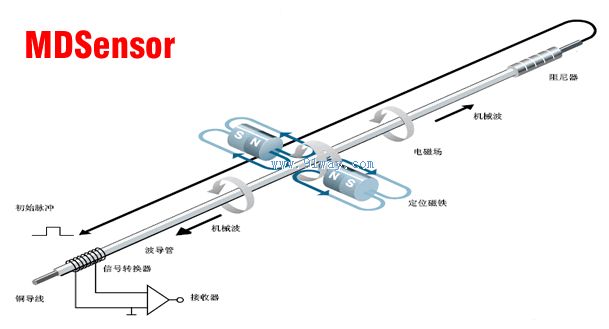

磁致伸縮傳感器(磁尺）工作原理圖一


四、特點

1、 非接觸式測量	2、 高精度、高穩定性、高可靠性
3、 使用壽命長	4、 多種信號輸出方式選擇
5、 具有反向極性保護功能	6、 防雷擊、防射頻干擾
7、 結構精巧、環境適應性強	8、 不需定期重標和維護
9、 可監測帶壓或不帶壓液罐的液位	10、 隔離防爆（可選）
11、 安裝方便

五、應用領域

1、 工業現場液位測量與控制	2、 油罐液位測量
3、 化工過程液位控制	4、 制藥罐液位控制
5、 食品飲料液罐控制	6、 大壩水位監控
7、 飲用水和污水處理等

六、主要技術參數

A 量程范圍	50-18000mm ( 也可根據用戶要求定制 )
B 輸出形式	1.模擬輸出信號	0 ～ 5V/+24VDC + 10%
		0 ～ 10V/+24VDC + 10%
		（ -5 ～ +5 ） V/ + 15VDC + 10%
		（ -10 ～ +10 ） V/ + 15VDC + 10%
		4-20mA/+24VDC + 10%
	2.數字信號	異步通訊二進制（ RS485 Modbus ）
C 性能指標	1.非線性誤差	優于0.05%FS
	2.重復性誤差	優于0.01%FS
	3.分辨率	優于 0.01%FS
	4.零點調整范圍	20%FS
	5.滿度調整范圍	10%FS
	6.頻率響應時間	0.2 ～ 5ms
D 工作溫度	T 1 ： 0 ～ 70 ℃T 2 ： -25 ～ + 80℃T 3 ： -40 ～ + 85 ℃
E 結構特性	1、測桿材料	0Cr18Ni9 （ 304 ）、316L 不銹鋼 ( 特殊定制 )、 304 外包聚四氟乙烯防腐套管（防腐型） 電子倉外殼材料： 1Cr18Ni9 （ 304 ）、 1Cr18Ni9Ti 外罩尼龍保護罩（防腐型）
	2、連接形式	螺紋連接： M18 × 1.5、M20 × 1.5、3/4-16UNF （英制） 法蘭連接：（具體規格見附件圖） 法蘭材料： 1Cr18Ni9Ti 聚 四氟乙烯（防腐型）
F 引線方式	PVC 屏蔽電纜線（默認長度： 3m ，也可根據用戶要求提供） 航空插頭（不適用于隔爆型產品）、接線端子
G 防爆標志	隔爆型： EXd Ⅱ BT5
H 外殼防護等級	IP65
