產 品 說 明

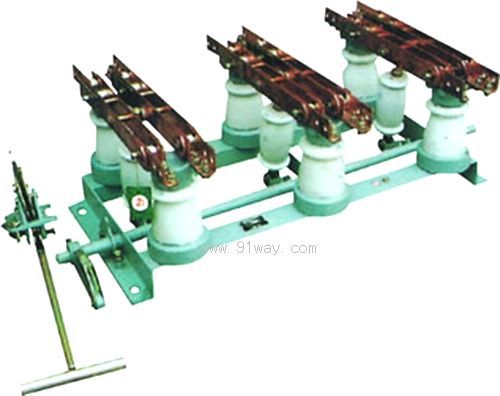

GN2-12系列戶內交流高壓隔離開關是三相交流50Hz高壓開關設備，用于額定電壓為10-35kV的電力系統中，作為有電壓無負載的情況下分、合電路之用。隔離開關配用CS6-2型手力操動機構。
本系列隔離開關為三相聯動式，由底架、轉軸及聯動板、支柱絕緣子、導電閘刀及靜觸頭等部分組成。轉軸裝在底架上，軸上焊有聯動板，通過拉桿絕緣子（GN2-40.5T型用環氧玻璃布板絕緣桿）與閘刀相連。轉軸兩端伸出底架，其任何一端均可與操動機構相連進行分、合閘。本系列隔離開關可以水平、垂直或傾斜安裝。

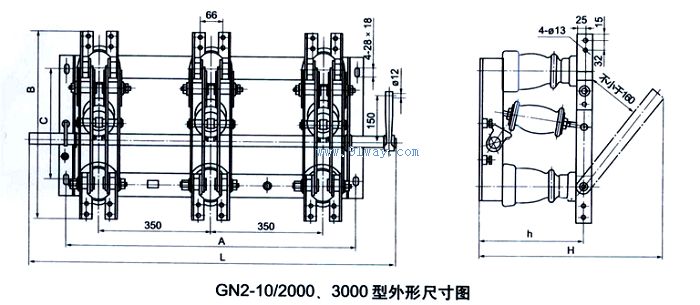

結構

GN2型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。

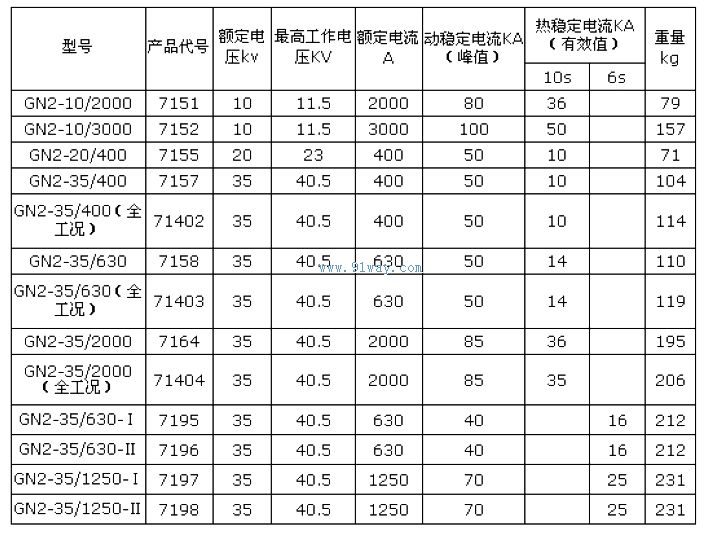

基本參數
