F-1型流量開關產品詳細說明：

概述
F-1型流量開關用作管道內流體流量的控制或斷流保護。當流體流量到達調定值時，開關自動切斷（或接通）電路；
流量控制值可設定；
適用介質為水、油、乙二醇或其它非危害性液體等
接頭為標準NPT 1英寸管螺紋及其它特殊規格管螺紋.
最大工作壓力為10bar
備有5片流向片，配裝各種口徑的管道
介質溫度： 0～+120℃

F-1型流量開關技術參數 Technical data

型 號 Model	配管尺寸connecting size (inch)	開關動作時的流量調節范圍 Flow range (Liter / min)
		最小調節Minimum adjustment		最大調節Maximum adjustment
		流量減少 Flow decreasing	流量增加 Flow increasing	流量減少  Flow decreasing	流量增加 Flow increasing
F-1	1	18	21	45	50
	1-1/2	30	35	100	105
	2	50	58	150	155
	2-1/2	75	86	187	200
	3	100	115	225	260
	4	110	154	317	337
	5	170	236	462	490
	6	225	308	562	599
	8	707	854	1664	1727

電氣指標 Electrical data

額定電壓                     supply voltage(V) 額定電流 operating current (A)		功率Power COSф	125V AC	250V AC
非感應電流Non-induction current (A)		1	15	15
感應電流Induction current (A)	恒定電流Constant	0.75	3.5	2.5
	瞬時電流Transient	0.75	21	15

安裝規則
按配管尺寸選擇相應尺寸流向片，進行整機安裝，為防止不正常的液流沖擊對流向片的損壞，建議在相應尺寸流向片受流面的反面加裝一片相鄰尺寸的流向片。
流量控制器必須安裝在一段直線管道上，其兩端接管至少留有五倍管徑的距離。
在擰入三通時，扳手必須在專供扳手使用的平面上操作。不允許握住殼體進行安裝。
流量控制器擰緊后須使流向片與液流成正確的角度，外殼上的箭頭與流向一致，并且流向片不得與管道及管道中任何節流裝置接觸。
當安裝流量控制器的下游裝有快速閉合閥時，必使用合適的節流器。
流量控制器應當安裝在水平管道上或流向向上的垂直管道上，不能安裝在液流向下的管道中。
流量控制器在工廠已設定在最小流量值，使用時不得調節低于此值，否則開關不能回復。

開關動作示意圖 Switch function
在設定點以上，流量增加時開關動作情況如右圖above the set point, when flow increasing,


常見故障及消除方法 Trouble solution

現象和問題 Trouble	消除方法 Solution
波紋管損壞液體滲漏 Bellows is damaged, liquid is leaking	調換 Replacement
機械部份被碎屑卡住，開關不動作 Mechanism is locked by scraps, switch fails to act	清除碎屑 Wipe out the scraps
控制開關動作反向或不動作 Switch reverse action or no action	檢查接線，接點是否接反 View on wiring to see if exists wrong wiring
控制開關有液流時動作，但無液流時不能回復Switch acts when liquid flows but does not reset when no liquid flows	在垂直管道上，確保液流向上及外殼箭頭指向向上Ensure liquid upwards and arrow on enclosure upwards on the vertical line
流量增加時開關不動作 When flow increasing, switch does not act	檢查流向片是否有裂縫或斷裂，

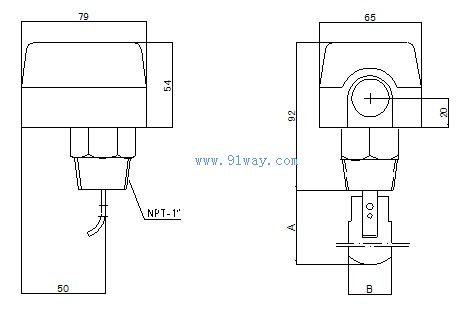

F-1型流量開關外形尺寸Dimensions

Paddle NO.	A (mm)	B(mm)
1	35	27
2	60	27
3	88	27
4	121	27
5	150	27

訂貨須知
出廠時按圖示接管連接的形式尺寸和較小流量設定值.交貨.
技術參數中的流量供選型時參考。
如有其它如接管形式和尺寸等特殊要求,請在訂貨時提出
