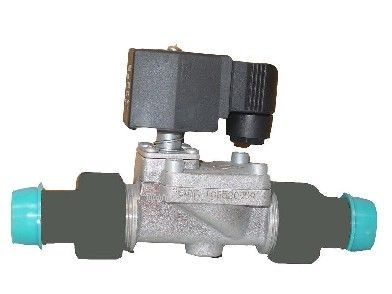

ADF-M型電磁閥產品詳細說明：

概述
ADF-M型電磁閥采用全塑封線圈，具有良好的防濕、防振和耐腐蝕性。產品中零部件采用不銹鋼材料，它可用于氨、氟利昂制冷系統，也可用于氣動、液壓、供水系統。

特點
ADF-M型電磁閥用于氨系統以及HCFC，HFC等制冷劑，清潔水及粘度≤4ºE的機油
可以根據要求選擇交流或直流線圈
交流： 24V, 36V, 110V, 220V
直流： 12V, 24V, 110V, 220V
開閥壓差：
交流： 0.05 – 21 bar
直流： 0.05 – 17 bar
最高工作壓力：30bar
流體溫度 -25℃—100 ℃
可提供UL/CUL認證

ADF-M型電磁閥型號與參數Technical data

型號 Model	通徑 Orifice （mm）	接管規格 Connect tube	連接方式 Form of connect	流量Kv Flow rate m3/h	外形尺寸Dimension（mm）
					長（L）	寬（W）	高（H）
ADF10MB	10	Ф20×5	焊接式 welding-form	1.9	186	58	136
ADF15MB	15	Ф22×3.5		4.5	186	58	136
ADF20MB	20	Ф28×4		5	186	58	136
ADF25MA	25	Ф32×3.5	法蘭式 Flange-form	9.5	190	145	112

Kv值為閥通過ρ=1000kg/m3, 前后1bar的壓降時的水流量.
