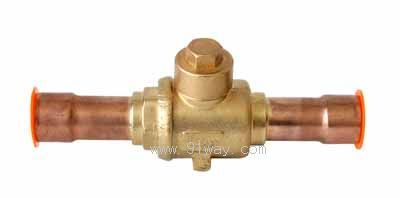

HBV系列球閥產品詳細說明：

概述
HBV系列球閥是用于冷凍氟利昂系統液管路、吸氣管路和熱氣旁通管路等上手動關斷管路的制冷元件。

特點
全系列3/8”～3-1/8”產品
雙向流通， 1/4圈從全關到全開的轉動
適合各種HFC，HCFC冷媒
內部采用Teflon密封材料，減少泄漏可能，增強了耐磨性能
流體溫度:-40～150℃
最高工作壓力48Bar

工作原理
HBV系列球閥可以用于需要手動關斷管路的系統中。球閥在全開的位置能夠保證最大的流通能力和最小的壓降。通過將頂部閥桿和內部球體同時轉動1/4圈來關閉 的。伸入閥體內的閥桿可以防止在運行或維修時承壓狀態下泄漏。閥桿上的定位銷 以限制閥桿誤轉動。

型號和參數Technical data

型號 Model	接口尺寸 Connect size	外形尺寸（mm） dimensions		Kv（m3/h）
		長度L	高度H
HBV-3	3/8	150	60	3.2
HBV-4	1/2	152	60	5.8
HBV-5	5/8	162	60	9.8
HBV-6	3/4	162	60	16.0
HBV-7	7/8	183	76	27.0
HBV-9	1-1/8	203	84	50.0
HBV-11	1-3/8	218	99	89.0
HBV-13	1-5/8	244	118	190
HBV-17	2-1/8	274	135	227
HBV-21	2-5/8	294	150	290
HBV-25	3-1/8	322	150	320

Kv值為閥通過ρ=1000kg/m3, 前后1bar的壓降時的水流量。

注：提供帶檢測閥的球閥，型號后面加A。
