XMVT系列智能光柱/數字閥位反饋(外給定)PID調節儀產品詳細說明：

XMVT系列智能光柱/數字閥位反饋(外給定)PID調節儀可與各式熱電偶、熱電阻、霍爾變送器、電阻遠傳壓力表以及各種流量、壓力、液位等傳感器、變送器送出的信號適配，對其進行單回路單參數PID調節。該系列產品是集PID調節、手操器、伺服放大器功能于一體的高科產品。

XMVT系列智能光柱/數字閥位反饋(外給定)PID調節儀主要特點及功能：
1、 通過簡單的軟、硬件設定，即可對輸入分度號、測量量程、小數點位置、PID控制參數等參數進行選擇設定，所有整定的參數均可永久保存，且掉電不丟失數據。
2、 可對繼電器控制輸出進行上限、下限等控制功能進行編程；各控制數值可在全量程范圍內設定。
3、 采用先進的全自動數字調校，能方便快捷地進行精度調校，無需電位器調整。從而提高了儀表的穩定性和一致性。
4、 具有PID參數自整定功能；PID參數的設定可分為自整定和手動整定兩種設定方式�？刂浦芷诳砂匆�求調整。
5、 具有超量程、斷線、斷阻、斷偶指示等故障自診斷功能。
6、 具有0~10mA、4~20mA、0~5V、1~5V隔離模擬變送輸出信號。模擬變送值可在測量范圍內任意編程。

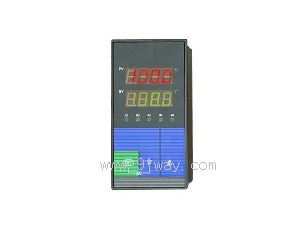

7、 數字閥位反饋PID調節儀的顯示方式為雙屏數字顯示，主屏四位高亮度數碼管顯示測量值；副屏四位高亮度數碼管顯示控制設定值或閥位反饋信號。光柱/數字閥位反饋PID調節儀的顯示方式為雙屏數字顯示+雙光柱顯示，分別顯示測量值和控制設定值或閥位反饋信號。
8、 本系列產品的控制輸出可直接控制電動調節閥的開關動作或電氣閥門定位器的行程等。
9、 本系列產品具有手/自動無擾動切換功能和手動操作功能。
10、可帶隔離串行通訊接口，傳輸速率可通過按鍵自由設定，可與各種帶輸入/輸出通訊功能的設備進行雙向通訊，并組成網絡控制系統。
11、各設定參數和調試參數可用密碼鎖定，鎖碼后可防止誤操作。
12、儀表供電方式：220V AC線性電源、220V AC開關電源、24V DC開關電源或其它用戶特殊要求。

型譜
型號識別：A-BCDE-FGHIJ-K

項 目	說 明	代 碼	代 碼 說 明
A	型 號	XMVT-	閥位反饋（外給定）PID調節儀
B	控 制 作 用	1	閥位反饋型
		2	外給定型
C	類 型	2	數字顯示、調節、變送輸出
		3	光柱/數字顯示、調節、變送輸出（僅M、SM有此功能）
D	輸 入 信 號 類 型	1	熱電偶
		2	熱電阻
		3	霍爾壓力遠傳（或各種mV信號輸入）
		4	電阻遠傳壓力表
		5	標準信號：0~10mA DC
		6	標準信號：0~5V DC
		7	標準信號：4~20mA DC
		8	標準信號：1~5V DC
		9	用戶特殊要求的分度號
E	閥 位 反 饋 輸 入 信 號 類 型	4-	電阻信號
		5-	標準信號：0~10mA DC
		6-	標準信號：0~5V DC
		7-	標準信號：4~20mA DC
		8-	標準信號：1~5V DC
		9-	用戶特殊要求的信號
F/G	控 制/ 模 擬 變 送 輸 出 信 號	0	開關量控制輸出
		1	標準信號：0~10mA DC
		2	標準信號：4~20mA DC
		3	標準信號：1~5V DC
		4	標準信號：0~5V DC
H	外 形 結 構	M	橫式：160×80×140 （寬×高×深）
		SM	豎式：80×160×140 （寬×高×深）
		F	方式：96×96×100  （寬×高×深）
		X	小方：72×72×100  （寬×高×深）
		Y	小橫：96×48×100  （寬×高×深）
		Z	小豎：48×96×100  （寬×高×深）
I	配 電 輸 出		缺項為無配電輸出
		D	帶24V DC配電輸出或用戶要求的配電電壓輸出
J	通 訊 方 式		缺項為無通訊接口
		2-	帶RS232通訊接口
		4-	帶RS485通訊接口
K	供 電 方 式		缺項為220V AC線性電源供電
		T	220V AC開關電源
		W	24V DC供電

注：1、儀表顯示方式為PV、SV雙LED顯示。
2、外給定控制--可選擇由內部設定控制目標值或外部輸入設定控制目標值。
3、閥位控制---繼電器正轉、反轉控制輸出。
4、特殊訂貨與本接線圖不同之處，以隨機接線圖為準。
型號舉例：XMVT-2277-3MD（即：A-BCD-EFGHIJ-K）
閥位外給定PID調節儀，輸入：4~20mA；閥位反饋輸入：4~20mA；變送輸出：4~20mA；
帶24V配電輸出；橫表。
