PS,PSN高壓線路柱式瓷絕緣子產品詳細說明：

PS,PSN高壓線路柱式瓷絕緣子是由永久地膠裝在金屬底座上，有時還有一個帽的一個或多個絕緣件組成的一種鋼性絕緣子，并可用裝在金屬底座上的雙頭螺栓或一個或幾個螺栓鋼性地安裝在支持結構上。用于標稱電壓高于1000V，頻率不大于100Hz，海拔不超過1000m，普通地區和中、重污穢地區的交流電力線路中絕緣和支持導線用，其安裝地點的環境溫度在-40℃~+40℃之間。
線路(實心)柱式絕緣子可代替針式絕緣子，針式絕緣子屬B型絕緣子，運行中容易產生擊穿、損壞現象，鋼化玻璃絕緣子此時會自破，而瓷絕緣子不會自破。因而電業部門要花費大量的人力、物力對瓷絕緣子進行電氣檢測和預防性試驗，在經濟和安全供電方面有一定不足之處。因此，隨著制造技術的發展，促使出現了線路(實心)柱式絕緣子。這種絕緣子均具有實心絕緣體，屬A型絕緣子，因而運行中不必?fù)?dān)憂沿絕緣體內部發生擊穿，這是它的一大優點。

線路柱式瓷絕緣子按額定雷電沖擊耐受電壓值分為95、105、125、150、170、200、250和325kV八個等級；按額定彎曲破壞負荷值分為3、5、8和12.5kN四個等級；按其安裝方式分為直立安裝和水平安裝二種；按其與高壓導線的連接方式分為頂部綁扎型和頂部線夾型二種；按鋼腳與底座連接方式分為可分離式（螺紋連接）和不可分離式二種。
我公司生產的PSN-105/5ZS連接螺紋有M16、M18、M20三種可供選擇，同時為了提高爬電距離，開發了PSN4-105/5ZS耐污型產品。

二、技術標準
GB/T 1001.1-2003 《標稱電壓高于1000V的架空線路絕緣子第1部分交流系統用瓷或玻璃絕緣子元件——定義、試驗方法和判定準則》
GB/T 21206-2007 《線路柱式絕緣子特性》
JB/T 8509-1996 《高壓線路柱式瓷絕緣子》

三、型號說明

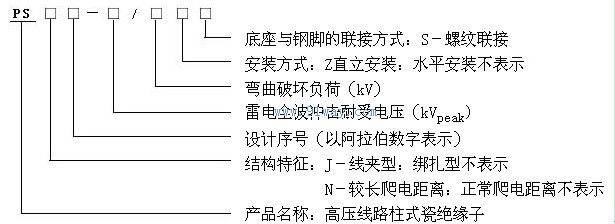

JB/T8509-1996標準規定：
PS——線路柱式瓷絕緣子；
J——線夾型，綁扎型不表示；
N——較長爬電距離（正常爬電距離不表示）；
"—"后數字為雷電全波沖擊耐受電壓值，kV；
"/"后數字為彎曲破壞負荷值，kN；
Z——直立安裝，水平安裝不表示；
S——螺紋連接式。
GB/T 21206-2007標準規定：
R——線路柱式絕緣子；
R后的數字表示彎曲破壞負荷值，kN；
隨后的字母E或J表示金屬附件外膠裝或內膠裝；
再后的字母T、C、H分別表示頂部綁扎型、直立安裝的頂部線夾型或水平安裝的頂部線夾型；
后綴的數字表示規定的雷電沖擊耐受電壓值，峰值kV；
后綴的字母N或L分別表示標準的和較長的爬電距離。

PS,PSN高壓線路柱式瓷絕緣子技術參數表1

絕緣子型號		圖號	雷電全波沖擊耐受電壓 kV （峰值）不小于	工頻濕耐受電壓 kV （有效值）不小于	最小公稱爬電距離 mm	額定彎曲破壞負荷 kN	公稱總高 H mm	絕緣件最大公稱直徑 D mm	頭部尺寸圖號	底座接觸面公稱直徑 d mm	底座中心螺孔	重量 kg
GB/T21206 -2007	JB/T8509 -1996	圖號	雷電全波沖擊耐受電壓 kV （峰值）不小于	工頻濕耐受電壓 kV （有效值）不小于	最小公稱爬電距離 mm	額定彎曲破壞負荷 kN	公稱總高 H mm	絕緣件最大公稱直徑 D mm	頭部尺寸圖號	底座接觸面公稱直徑 d mm	底座中心螺孔	重量 kg
R3ET105N	PS-105/3Z	1	105	40	300	3	224	120	4	90	/	2.9
R5ET105L	PSN-105/5ZS	2	105	40	360	5	283	125	4	60	M16/ M18/ M20	4.8
	PSN4-105/5ZS	3	105	40	450	5	330	125	4	60	M16	5.4
R8ET95L	PSN-95/8ZS	2	95	38	350	8	222	145	4	90	M20
R8ET125L	PSN-125/8ZS	2	125	50	530	8	305	150	4	100	M20
R8ET170L	PSN-170/8ZS	2	170	70	720	8	370	160	4	90	M20

PS,PSN高壓線路柱式瓷絕緣子技術參數表2

絕緣子型號	雷電全波沖擊耐愛電壓（KV）	工頻濕耐受電壓	機械彎曲破壞負荷（KN）	爬電距離	H （mm）	D （mm）	d （mm）	頭部尺寸標準圖號	底座中心螺孔
PS-200/12.5ZS	200	85	12.5	620	430	180	120	4b或c	M20
PS-250/12.5ZS	250	95	12.5	860	510	190	120	4b或c	M20
PS-325/12.5ZS	325	140	12.5	1200	660	200	140	4b或c	M24
PSN-95/12.5ZS	95	38	12.5	350	222	165	100	4b	M20
PSN-125/12.5ZS	125	50	12.5	530	305	170	100	4b	M20
PSN-170/12.5ZS	170	70	12.5	720	370	180	100	4b	M20
PSN-200/12.5ZS	200	85	12.5	900	430	190	120	4b或c	M20
PSN/12.5ZS	250	95	12.5	1140	510	200	120	4b或c	M20
PSN-325/12.5ZS	325	140	12.5	1450	660	210	140	4b或c	M24

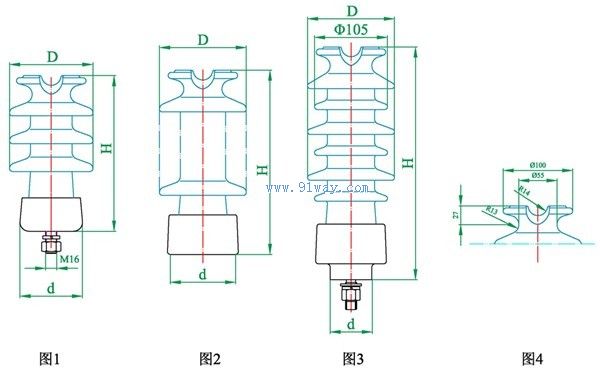

四、PS,PSN高壓線路柱式瓷絕緣子外形及尺寸

序號	工廠代號	產品型號	圖號	主要尺寸 mm					頭部尺寸圖號	雷電沖擊耐受電壓 kV peak 不小于	工頻濕耐受電壓 kV rms 不小于	額定彎曲破壞負荷 kN 不小于
序號	工廠代號	產品型號	圖號	公稱總高 H	瓷件最大外徑 D	公稱爬電距離 L	底座接觸同公稱直徑 d	底座中心螺孔 M	頭部尺寸圖號	雷電沖擊耐受電壓 kV peak 不小于	工頻濕耐受電壓 kV rms 不小于	額定彎曲破壞負荷 kN 不小于
1	12001	PS-105/3Z	Ib	224	120	300	90	-	4a	105	40	3
2	12002	PSN-105/5ZS	Ia	283	125	360	60	16/20	4a	105	40	5
3	12003	PSN₁-105/5ZS	Ia	283	125	400	60	16/20	4a	105	40	5
4	12004	PSN-95/8ZS	Ia	222	145	350	90	20	4b	95	38	8
5	12005	PSN-125/8ZS	Ia	305	150	530	100	20	4b	125	50	8
6	12006	PSN-170/8ZS	Ia	370	160	720	90	20	4b	170	70	8
7	12007	PS-150/12.5ZS	Ib	336	170	534	110	-	4b	150	65	125
8	12008	PS-170/12.5ZS	Ia	370	170	580	100	20	4b	170	70	125
9	12009	PS-200/12.5ZS	Ia	430	180	620	120	20	4b/4c	200	85	125
10	12010	PS-250/12.5ZS	Ia	510	190	860	120	20	4b/4c	250	95	125
11	12011	PS-325/12.5ZS	Ia	660	200	1200	140	24	4b/4c	325	140	125
12	12012	PSN-95/12.5ZS	Ia	222	165	350	100	20	4b	95	38	125
13	12013	PSN-125/12.5ZS	Ia	305	170	530	100	20	4b	125	50	125
14	12014	PSN-170/12.5ZS	Ia	370	180	720	100	20	4b	170	70	125
15	12015	PSN-200/12.5ZS	Ia	430	190	900	120	20	4b/4c	200	85	125
16	12016	PSN-250/12.5ZS	Ia	510	200	1140	120	20	4b/4c	250	95	125
17	12017	PSN-325/12.5ZS	Ia	660	210	1450	140	24	4b/4c	325	140	125

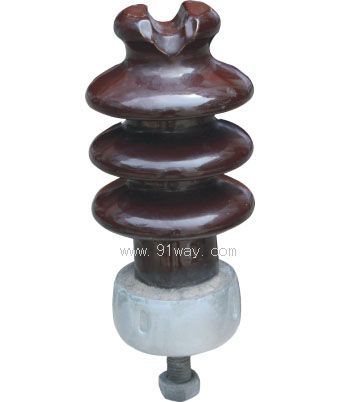

PS,PSN高壓線路柱式瓷絕緣子（示意圖）
