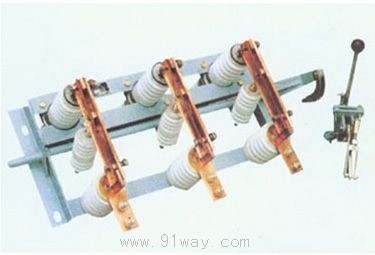

GN19-12(C)系列戶內交流高壓隔離開關產品詳細說明：

GN19-12(C)系列戶內交流高壓隔離開關適用于交流50Hz，額定電壓12kV及以下電力系統中，配用型人力操作機構，作為在有電壓而無負載情況下，分合電器之用。

GN19-12(C)系列戶內交流高壓隔離開關性能符合《交流高壓隔離開關和接地開關》標準規定。


使用環境條件
1、海拔高度不超過1000m；
2、周圍空氣溫度：上限+40℃，下限-30℃；
3、相對濕度：日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超過8度；
5、沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動場所。

主要技術參數

型號	額定電壓（KV）	額定電流（A）	4S額定短時耐受電流（有效值）（KA）	額定峰值耐受電流（KA）
GN19-12/S400-12.5	12	400	12.5	31.5
GN19-12/S630-20	12	630	20	50
GN19-12/S1000-31.5	12	1000	31.5	80
GN19-12/S1250-31.0	12	1250	31.5	80
GN19-12C/S400-12.5	12	400	12.5	31.5
GN19-12C/S630-20	12	630	20	50
GN19-12C/S1000-31.5	12	1000	31.5	80
GN19-12C/S1250-31.5	12	1250	31.5	80

外形及安裝尺寸

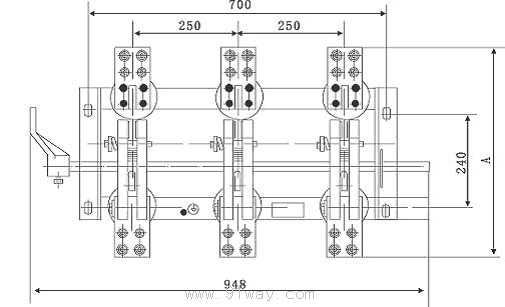

圖1 GN19-12系列

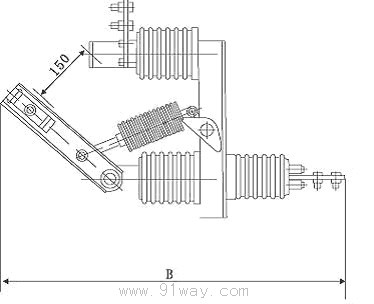

圖2 GN19-12C系列Fig.

GN19-12(C)/630/400 GN19-12(C)/1000/1250

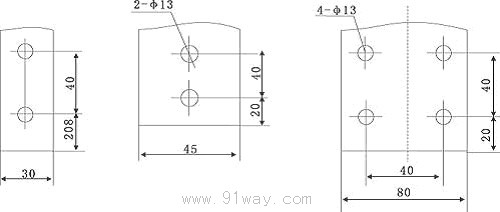

圖3 接線端子尺寸

型號	A	B	C
GN19-12/400	490	436	4.14×24
GN19-12/630	490	436	4.14×24
GN19-12/1000/1250	510	530	4.18×28
GN19-12C/400	460	625	4.14×24
GN19-12C/630	460	625	4.14×24
GN19-12C/1000/1250	505	745	4.14×28
