SW2-63高壓少油斷路器產品詳細說明：

SW2系列高壓少油斷路器系三相交流50Hz戶外高壓電力設備，主要用于輸電線路的控制和保護，亦可作聯絡斷路器。本系列斷路器以63kV滅弧單元為基礎，采用雙筒結構滅弧室，縱橫吹滅弧原理。按電壓等級不同組成單斷口或多斷口積木式結構。SW2-63型每相單柱單斷口。SW2-110型每相單柱雙斷口。SW2-220型每相雙柱四斷口。SW2系列少油斷路器是在SW2-60和SW6-220的基礎上，經過一系列重大改進后發展起來的。該產品具有系列性強、開斷電流大、結構簡單、動作可靠、安裝調試方便等特點

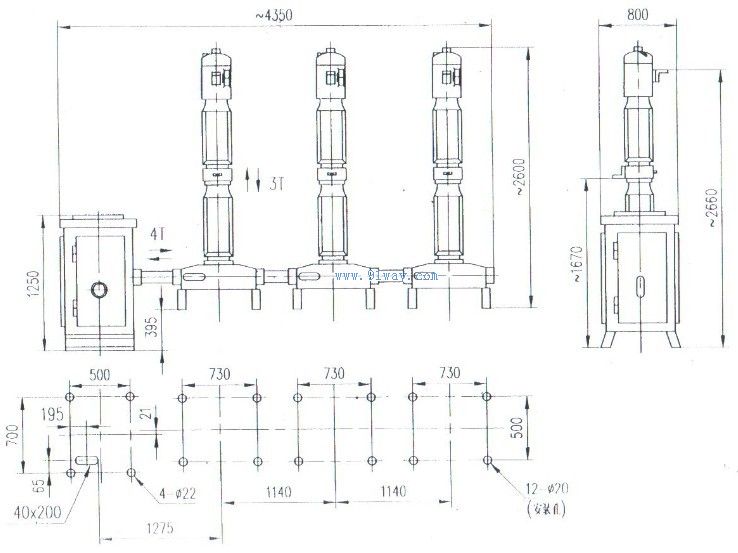

型 號	名 稱	單 位	數 據	例 圖
		KV	SW2-63II/1600-25
1	額定電壓	KV	63
2	最高工作電壓	KV	72.5
3	額定電流	A	1600
4	額定頻率	KA	25
5	額定短路開斷電流	KA	25
6	熱穩電流	KA	25
7	熱穩時間	S	4
8	動穩定電流(峰值)	KA	63
9	額定短路關合電流(峰值)	KA	63
10	合閘時(最低、最高、額定操作電壓)	KV	0.25
	最低操作電壓	KV	0.2
11	額定操作電壓		0.22
	最高操作電壓	KV	0.25
12	額定操作順序		0-0.5 S-CO-180 S-CO
13	斷路器凈重	Kg	1140
14	油重	Kg

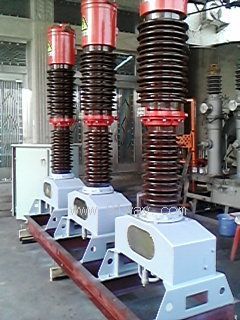

SW2-63高壓少油斷路器
