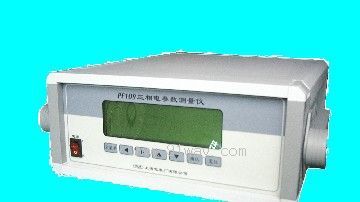

PF109A型數字式三相多功能表產品詳細說明：

PF109A型工頻電參數測試儀采用高速、高精度A/D轉換器，在微處理器控制下同步采樣三相工頻電壓、電流、相位和頻率，實現三相工頻電壓、電流、功率、相位、頻率、功率因數的長期高精度測量，采用大屏幕液晶顯示器，可同時顯示三相多個參數。
該儀器是目前國內工頻電參數測量的最高性能儀器之一，可廣泛用于試驗室、計量院所、電力系統等部門，作為0.05級三相工頻電壓、電流、功率、0.2級相位標準以及0.01級工頻頻率標準或現場檢測。

一、技術要求
1、 使用環境要求
本儀器符合國家標準GB6587-86《測量儀器環境試驗總綱》中I組儀器的規定：額定工作溫度18℃～22℃，濕度≤86%RH，允許工作在5℃～45℃
2、供電電源 交流220±5%（50Hz±5%）
3、 消耗功率 約30W
4、 預熱時間 精確測量30分鐘
5、 外形尺寸 285mm×250mm×110mm（L×B×H）
6、 重量 4Kg

二、PF109A型數字式三相多功能表性能指標
1． 電 壓
測量范圍；3－800V
測量量程：30V 60V 100V 150V 250V 300V 450V 600V （可擴展）
測量精度：3V-750V誤差≤0.05%
接線方式：三相四線 三相三線
顯示方式；直讀 75分格 100分格 120分格 150分格五種
輸入阻抗：R≥2MΩ
溫度系數：5℃～45℃內優于10PPm/℃
2．電 流
測量范圍：0.1A－50A
測量量程：1A 2.5A 5A 10A 25A 50A(可擴展)
測量精度：0.1A-50差≤0.05%
接線方式：三相四線 三相三線
顯示方式：直讀 75分格 100分格 120分格 150分格五種
輸入阻抗：0.1Ω
濕度系數：5℃～45℃內優于10PPm/℃
3、 功 率
測量范圍；37.5—6000W
測量量程：150v ×2.5A、 300V×2.5A、 600V×2.5A、 150V
×5A、 300V×5A、600V×5A、 150V×10A、 300V
×10A、 600V×10A (可擴展）
測量精度：37.5W-6000W誤差≤0.05%
接線方式：三相四線 三相三線
測量參數：三相有功功率 三相無功功率 三相總功率
顯示方式；直讀 75分格 100分格 120分格 150分格五種
溫度系數：5℃～45℃內優于10PPm/℃
4．頻率
測量范圍：30Hz－90Hz
測量精度：測量范圍內誤差小于±0.002 Hz
濕度系數：5℃～45℃內優于5PPm/℃
5.相位、功率因數
測量范圍：0.00—360.00
功率因數：+1.000----1.000
輸入信號：電壓50V—400V（有效值）電流5A—12A（有效值）
測量精度：在額定輸入信號狀態下，相位誤差≤±0.1°
溫度系數：5℃～45℃內優于10PPm/℃
