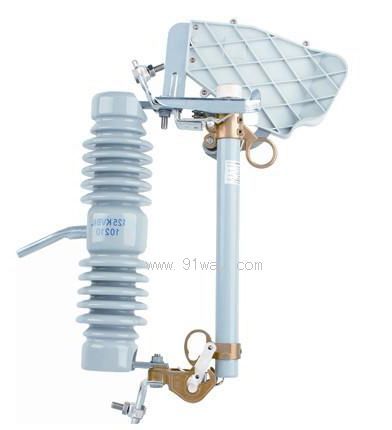

RNCX-15F跌落式熔斷器產品詳細說明：

RNCX型跌落式熔斷器是氣體噴射型配網熔斷器，他們的主要功能是對配電線路上的由于故障電流或過電流肯能損壞的設備提供保護。具有切合負荷電流和電容電流的能力，設計和試驗依據GB 15166.3、IEC 282-2、ANSI C37-41、NEMA SG2 等標準。

RNCX-15F跌落式熔斷器額定參數：
熔斷器的額定參數為額定工作電壓、額定短路開斷電流和連續工作電流。
額定電壓：用系統的線對線電壓表示，即單電壓表示法（如12kV）。改熔斷器可以應用在所有線電壓不超過額定電壓的系統中。熔斷器的底座（或絕緣子）按額定BIL至分類。該額定值標在瓷套（見圖一9）的側面。
熔管上銘牌標有額定電壓，額定電流及額定短路開斷電流參數，這些參數取決于訂購設備的形式。用戶只能在規定的額定參數下正確使用。
額定短路開斷電流：即在額定電壓下能被熔斷器成功開斷的最大對稱故障電流。該參數與額定電壓一起標在銘牌上。
額定持續電流：RNCX熔斷器的底座的最大額定電流是300A，熔管分100A和200A。

12KV-15KV

型號 Type	額定 電壓 Rated Volage (kV)	額定 電流 Rated Current (A)	開斷 電流 Breaking Current (A)	沖擊 電壓 Impulse Volage (BIL)	工頻耐壓 Power- frequency withstand Voltage (kV)	爬距 Leakage distance (mm)	重量 Weight (kg)	包裝尺 寸組裝 Dimensions (cm)
RNCX-15F	15	100	6300	125	45	330	8.5	61×35×16
RNCX-15F	15	200	12500	125	45	330	9

RNCX-15F跌落式熔斷器結構：
熔斷器的結構允許使用GB標準的熔絲和釋壓帽。熔管可由鉤桿操作取出或裝入底座。可用一個隔離刀來取代100A或200A的熔管，從而使熔斷器變成300A的隔離開關，反之亦然。隔離開關也可用鉤桿操作。
熔斷器可以配備標準的安裝架�？蛇m應標準的柱上安裝。注意，安裝角度。
四、操作：
跌落式熔斷器是高壓設備，通常用標準專用操作工具操作。并要注意操作的正確性和安全性。用帶鉤的桿拉推熔管的鉤環（圖一1）來完成分合操作。分合操作要求快而穩，以減小燃弧對觸頭（圖一2）的燒損。（注：對任何設備的操作都要遵守操作安全規程）
如果跌落式的RNCX使用S&C負荷開斷工具，則可以用作負荷開斷裝置。RNCX配有符合機械和電氣要求的鉤子（圖一11）。負荷開斷工具的銘牌上顯示的負荷開斷額定參數表明了其功能和他們在給定電路條件下的切負荷的能力。同時，確認工具銘牌上的額定電壓參數與系統電壓一致。為了正確、安全地使用開斷工具，請參考隨開斷工具一起的說明書或操作規程。
熔斷器在投入使用前，先要目測任何明顯的損壞，如部件彎曲，瓷套（圖一10）在運輸中破裂等。同時，要檢查熔管和底座的對中情況。
五、使用GB標準的熔絲重新裝入熔管時應注意：
1) 使用已用過的熔管時要檢查確認熔管內是否剩有足夠的纖維來完成切斷故障操作。裝熔絲的熔斷器在連續操作過程將燒損熔管內部的纖維，從而使熔管的內徑增大。
如果熔管的內徑大于以下尺寸就必須跟換了：
100A熔管，0.65＂（16.5mm） 12.5kV /100A熔管， 0.9＂（23mm）
200A熔管，0.94＂（24mm）
2) 100A及以下的熔絲只能用在100A的熔管內。100A及以下的熔絲用于200A的熔管將導致由于過熱或小電流故障下不能開斷的嚴重后果。
3) 作為熔絲裝配的一部分的消弧管在裝入前不能折彎或破損。損壞的熔管將導致不能開斷小電流。
4) 釋壓帽（圖一4）應緊固在熔絲的紐扣頭上，從而得到理想的電流通道。釋壓帽松動會使回路電阻升高而導致過熱或熔絲熔化。
5) 鰭狀的彈出板（圖一5）增加了熔絲的拉力并用來幫助熔絲彈出。為此，應將它鎖在鑄鐵環的后面，并被熔絲壓住。用力拉出熔絲（它可以承受約44N的拉力），將抽頭在螺栓上順時針纏繞，并壓在壓緊螺母下，該螺母的力矩為13-20N.m。抽頭的剩余部分應剪掉。
6) 釋壓帽不能重復使用。當熔斷器切斷故障時，釋壓帽的頂部將被沖破，這時它就不能固定熔絲的頂部紐扣了。須更換的部件限于帽、熔管和熔絲。
7) 雖然跌落式熔斷器是被設計用于戶外，但不要讓熔管一直處于跌開狀態。這樣熔管的開口是向上的，容易在管中積水，使纖維膨脹導致開斷時出現故障。
8) 熔斷器的觸頭是鍍銀的，并涂有硅脂保護層。陳舊的硅脂和積灰應及時清理掉。保護層可通過涂上薄得硅脂來更新。當處理嚴重的自然腐蝕時，可用很細的砂紙打磨觸頭。不建議使用和有尖銳的金具工具，因為這樣可能會損傷鍍銀層。
六、開箱
跌落式熔斷器有厚紙板箱包裝運輸。在開箱和安裝時要注意避免損壞設備。
絕緣子是濕法制造的瓷絕緣子，他很結實但碰到尖銳的物體也會破裂。一旦破裂可能導致它的電氣絕緣性不可靠。請特別注意，小心輕放！
