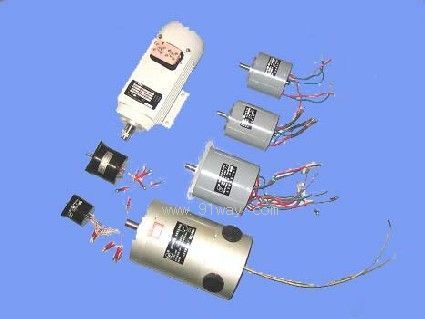

BF系列反應式步進電動機產品詳細說明：

BF系列反應式步進電動機是一種將脈沖信號轉換成角位移或轉速的控制電機，其機械角位移或轉和分別與輸入脈沖個數和脈沖頻率成正比，該產品廣范用于各類數控機床，自動傳送機械等要求定位精度高的調整方便的驅動系統。

BF系列反應式步進電動機技術數據

BF系列產品及性能參數
型號	相數	步 矩 角 。	電壓 V	相電流 A	保持轉矩 ≥m.Nm	空載起動頻率 ≥PPS	空載運行頻率 ≥PPS	額定負載起動頻率 ≥ pps	額定負載 運轉頻率 ≥ pps	最大靜態步矩角誤差 ≤'	分配方式	外形尺寸 (不包括 軸伸) mm	每相電阻 Ω	每相平均電感 mH
70BF1-3	3	1.5	27	3	440	1600	3000	1000		15	1-2	φ70*85*φ8	0.53	10
70BF1-5	3	1.5	27	5	`	1800	`	1500		15	1-2	φ70*85*φ8	`	4
70BF2-3	3	1.5	27	3	680	1200	`	1000	`	`	1-2	φ70*100*φ8	0.72	17
70BF2-5	3	1.5	27	5	`	`	`	147/1500	`	15	1-2	φ70*95*φ8	`	`
70BFP-4.5	6	0.75	60/12	4.5	700	4500	38000	3500	24000	15	2-3	φ70*87*φ6	0.265	3.2
90BF1-3	5	1	27	3	`	1500	`	1200	`	15	2-3	φ90*100*φ9	0.71	15.5
90BF1-5	5	1	60/12	5	`	1800	`	1200	8000	15	2-3	φ70*100*φ9	0.28	6.2
90BF2-3	5	1	27	3	1760	1300	`	1200	`	15	2-3	φ90*115*φ9	0.88	27
90BF2-5	5	1	60/12	5		1500	`	1200		15	2-3	φ90*115*φ11	`	7
110BF1-J-A	3	0.75	80	6	5900	1400	8000	1000	2600	15	1-2	φ110*156*φ11	0.3	20
110BF01	3	0.75	80	6	6000	1500	15000	`	`	15	1-2	φ110*174.5*φ14	`	`
110BF02	3	0.75	80	6	9800	1500	15000	1200	2000	15	1-2	φ110*202.5*φ14	`	`
