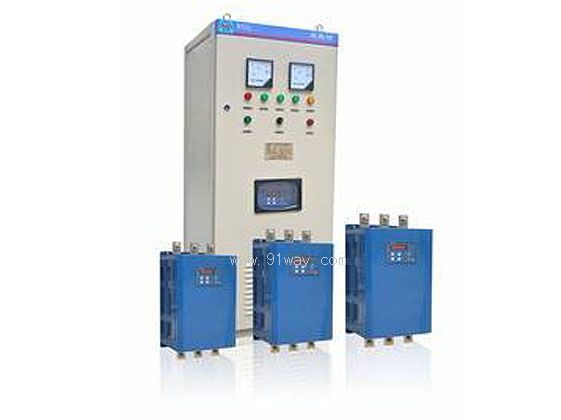

QGQ系列固態軟起動器產品詳細說明：

QGQ系列智能固態軟起動裝置是為各種500KW及500KW以下低壓鼠籠電機設計的一種新型起動器，它采用先進的可控硅控制技術，能根據電機功率及負載狀況，將電機的起動電流控制在第一設定值上，實現電機的軟起動。該裝置兼容了現有起動設備的基本功能，具有性能可靠、使用簡單、易于維護、自動識別相序等特點。

應用范圍

水泵：利用泵控制功能，在起動和停止時，減少液流沖擊所產生的泵流水錘現象，節省了系統維修費用；
球磨機：利用電壓斜坡起動，減少齒輪轉矩的磨損，減少了維修的工作量，延長使用壽命；
風機：利用固態軟起動器取代了傳統起動器，減少了皮帶磨損和機械沖擊；
壓縮機：利用限流，實現了平滑起動，降低電機升溫；
破碎機：利用堵轉保護和快速保護，避免機械故障和阻塞造成電動機過熱而燒毀；
輸送機械：利用軟起動和軟停機控制，實現平滑漸進的起動過程和平滑減速的停車過程，避免了因沖擊而對物料和設備造成的損傷。

工作原理
QGQ系列籠型電機固態軟起動器是從電機的定子回路采集電流和電壓信號，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態，進而控制電機的起動電流和電機運行時的輸入功率，實現自動跟蹤電機負載變化、自動調節輸入功率的功能，達到完成電機的軟起動和經濟運行的目的。
采用雙單片機全數字控制，能全面顯示電機的工作狀態；
具有較強的抗干擾能力，可保證控制系統在強干擾的復雜工業環境中可靠的工作；
具有恒流起動、電壓斜坡起動、脈沖突跳起動三種起動方式，適用于各種類型負載；
具有自由停車、軟停車兩種停車方式，軟停車特性可滿足不同場合下機械需求，并且軟停車時間可調節；
具有可靠的過流、過載、過熱、電源缺相、輸出缺相等保護功能，使得電機的起動和運行更可靠更安全；
具有DCS遠控接口和計算機RS485接口； 4-20mA標準模擬電流輸出。

主要性能特點:
1、起動時間、起動電流可調，最大程度滿足現場需求，達到最佳起動效果；
2、起動電流小、起動轉矩大且平穩；
3、適用范圍寬，產品規格齊全，使用方便；
4、占地面積小，界面友好；
5、起動參數可根據負載類型任意調整；
6、可分別起動多臺電機；
7、可連續、頻繁起動。

使用環境條件

電源電壓： 3AC 380V/660V ±10% 50HZ（三相四線制）；
溫度：（-25~+5O）℃；
濕度：<80%
振動：《1.5g
海拔高度：《1500m
用戶有特殊要求的，應事先申明。

型號說明

選型標準

常規起動：如船頭推進器、壓縮機、升降機、離心泵、輸送帶、電梯等負載的起動，可根據電機額定功率選型；
重負載起動：如離心機、壓碎機、混合機、磨碎機、攪拌機等的起動，可按其額定功率的120%選型。（注：柜式主回路空開配DZ20系列，交流接觸器配CJ20系列）

訂貨須知
根據電機額定功率和額定電壓及工況確定其型號；
提供電機銘牌上的全部參數。
