CX-5型電動機操作機構產品詳細說明：

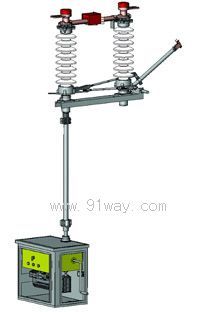

CX-5型電動機操作機構，是由交流電動機驅動，通過一對齒輪、絲桿、絲桿螺母減速的操作機構，具有結構新穎、體積小、輸出力矩大、運轉平穩可靠、無慣性沖擊、便于檢修等優點，供操作高壓隔離開關和接地開關之用，可進行遠方控制，也可以就地用電動控制或利用手柄進行手力操作。箱內裝設手動與電動聯鎖裝置，以實現手動操作與電動操作之間的電氣聯鎖。

使用環境條件
與所配的高壓隔離開關和接地開關相同。
電源電壓變化范圍為額定電壓的85%~110%。

CX-5型電動機操作機構技術參數
根據所配不同型號高壓隔離開關產品的需要，按照電機功率、分合閘時間等參數的不同，分為不同類別的機構（見表1），另外還設置了幾種輔助功能（見表2），用戶可以根據自已的需要進行選擇（需要在合同或技術協議中注明）。

表1

機構型號	CX-5-I	CX-5-II
主軸轉角	90°	90°
額定輸出力矩 N.m	500	1000
分合閘時間 s	3±1或6±2	3±1或6±2
電動機電壓 V	AC220 、DC220V或DC110V	AC220 、DC220V或DC110V
控回電壓 V	AC220、380V或DC110、220V	AC220、380V或DC110、220V
電動機功率 kw	0.315	0.6
機構重量 kg	90	90
所配高壓隔離開關型號	GW4-27.5 GW4-110	GW4-220

表2

序號	輔助選項	說明
1	增加OF輔助接點	用于指示電源空開的接通或斷開狀態。
2	增加電磁鎖部件	用于電動回路的聯鎖
3	增加計數器	用于指示機構操作次數
4	增加照明燈	用于機構箱的照明
5	增加加熱器	用于機構箱的驅潮
6	增加濕度、溫度傳感控制器	用于機構箱的防凝露
7	增加接地端子	用于使安裝導軌和電器元件能可靠接地

訂貨須知
訂貨時應說明∶機構型號、電動機電壓及控制電壓、輔助極點數目等。
