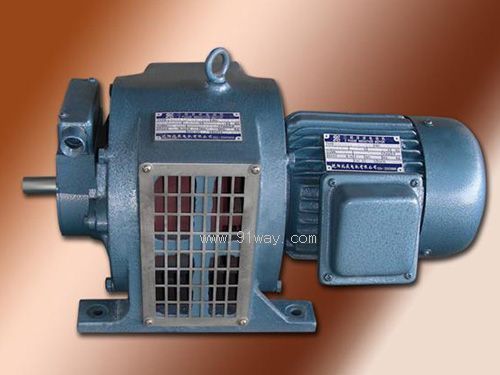

YCT-W系列油田專用電磁調速電動機產品詳細說明：

YCT-W系列戶外型油田專用電磁調速電動機是一種先進的機電一體化產品，是抽油機上普通異步電動機的更新?lián)Q代設備。它具有如下優點：
可以不停機無級調節沖次的大小，使油井的供排能力合理匹配。
能提高井液攜砂能力，提高泵效15％-20％以上，提高石油產量。
調速電動機采用戶外防護結構，電氣絕緣耐溫155℃，并且作出了防潮防霉處理，更適合野外露天使用，不易損壞。
電動機空載起動，起動電流小，并可延時起動。
控制器的耐電壓水平比行業標準提高一倍，從±10％提高到±20％。
可相應減少變壓器容量和低壓電纜的直徑，使新機井的一次性投資費用降低。

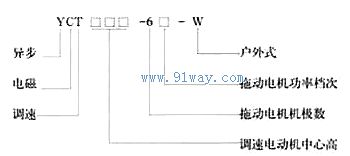

YCT-W系列油田專用電磁調速電動機型號說明：

型號	標稱功率	輸出轉矩（N.M）	調速范圍（r/min）	控制器型號	轉速變化率	所配抽油機 建議以下型式
YCT225-6B-W	11	104 141 175 208 280 350	850-106	JDK-4	≤8%	5型、6型
YCT250-6A-W	15					8型
YCT280-6A-W	18.5					8型、10型
YCT280-6B-W	22					10型
YCT315-6A-W	30					10型、12型、14型
YCT355-6A-W	37					12型、14型
YCT225-8A-W	7.5	95 138 190 235 280 381	600-75	JDK-4	≤8%	5型、6型
YCT250-8A-W	11					8型
YCT280-8A-W	15					8型、10型
YCT315-8A-W	18.5					10型
YCT315-8B-W	22					10型、12型、14型
YCT355-8A-W	30					12型、14型

使用條件：
1.溫度最高+40℃，最低-25℃
2.空氣相對濕度95％（25℃時）
3.最大降雨強度50mm/10min
4.太陽輻射最大強度1.4Cal/(cm min) 　
5.砂塵及冰、雪、霜、露允許少量進入電機內部 　
6.電動機工作定額、連續工作制（S1） 　　
7.防護等級：IP21W 　　
8.電源：380V 50Hz

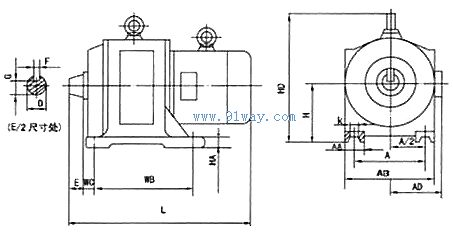

安裝型式及外形安裝尺寸
調速電動機的安裝型式為機座帶底角，端蓋無凸緣的B3型結構型式

YCT-W系列油田專用電磁調速電動機主要安裝尺寸與外形尺寸

機座號	安裝尺寸										外形尺寸
	A	A/2	WB	WC	D(1/2E)	E	F	G	H	K	AB	AD	HD	L	HA	AA
	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸	基本尺寸
225	356	178	406	56	45.9	82	12	17.9	225	480	480	255	530	1005	30	94
250	406	203	457	63	50.9		14	19.9	250	520	520	285	580	1100	35	105
														1140
280	457	228.5	508	70	59.75	105	16	23.9	280	580	580	320	655	1230	40	110
315	508	254	560	89					315	650	650	345	730	1360	45	120
														1400
355	610	305	630	108	69.75		18	27.9	355	770	770	410	770	1550	55	120
														1620
														1670
