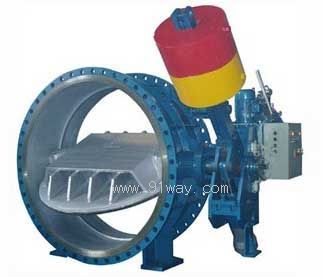

D743H,D741X重錘式液控蝶閥產品詳細說明：

D743H、D741X重錘式液控蝶閥執行標準
設計按GB12238的規定
法蘭按GB/T9113、GB/T17241.6的規定
結構長度按GB12221的規定
壓力試驗按GB/T13927、JB/T9092的規定

主要性能規范

公稱壓力	PN	ANSI
	0.6~4.0MPa	150LB~300LB
強度試驗	1.5倍
水壓密封試驗	1.1倍
氣壓密封試驗	0.6MPa
閥體材料	碳素鋼C 灰鑄鐵Z 球鐵Q
工作溫度	-29~425℃
適用介質	水、海水、油品等

結構特點
1.本閥是新一代液動蝶閥，它主要用于介質為水的管路系統泵出口，蒹有截止和止回關閉功能可一閥代兩閥，該閥門止回關閉時，能夠?qū)崿F(xiàn)快、慢兩階段關閉，從而起到消除或減小水錘防止介質倒流保護管路系統的作用。
2.本閥門采用蓄能器取代了重錘式液動碟閥的重錘，用液體的壓力蓄能替代重錘勢能，從而使該閥門具有設計合理、體積小、重量輕、維護方便等優點。
3.本閥門液壓站和電氣控制箱與閥門下部可整體式安裝也可分體式安裝，閥門不同工況下選擇。
4.本閥門采用三偏心金屬密封結構，啟閉輕松達到零泄漏。

產品用途
本蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質繁榮倒流及產生過大的水錘，以保護管路系統，其功能事以一閥代兩閥（傳統的管路設計中以閘閥配止回閥或以普通蝶閥配止回閥）

蝶閥流量系數表

公稱通徑DN	mm	200	250	300	350	400	450	500
	in	8	10	12	14	16	18	20
流量系數Cv		2256	3178	4942	6317	8604	11053	13850
公稱通徑DN	mm	600	700	800
	in	24	28	32
流量系數Cv		21489	33866	42638

注：Cv值是閥門兩端壓降為IPSI的標準狀況下測到的。
