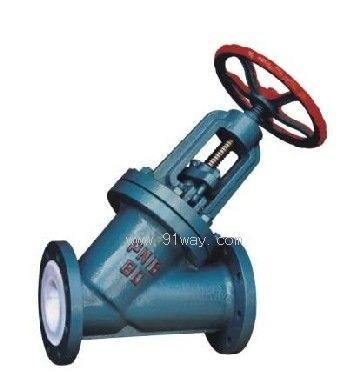

J45F46襯氟直流截止閥產品詳細說明：

J45F46襯氟直流截止閥概述：
襯里直流截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面 ，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。
“襯里直流截止閥”只適用于全開和全關，不 允許作調節和節流。 “襯里直流截止閥” 屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力 所產生的推力，關“襯里直流截止閥” 的力比開“襯里直流截止閥 ”的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

J45F46襯氟直流截止閥性能規范：


J45F46襯氟直流截止閥主要零件材料：

名稱 Name	材料 Material
閥體 Body	ZG25II外殼內襯F46或襯F2或PFA
閥蓋 Bonnet	ZG25IIF46或襯F2或PFA
閥瓣 Disc	優炭鋼襯包F46或襯F2或PFA
閥桿 Stem	優炭鋼
填料 Packing	F4U形圈
填料壓蓋 Gland flange	ZG25II
閥桿螺母 Stem nut	ZHMn58-2-2
定位螺母 Adjusting nut	HT200
墊片 Gasket	F4
手輪 Handwheel	HT200

J45F46襯氟直流截止閥主要外形尺寸和連接尺寸：

公稱通徑 DN(mm)	主要外形尺寸和連接尺寸 Main outline dimensions and connection dimensions
	L	D	D 1	D 2	b	f	d	z	D 0	H	H 1
25	160	115	85	65	18	3	14	4	100	220	236
32	180	135	100	78	18	3	18	4	120	251	273
40	200	145	110	85	20	3	18	4	140	283	306
50	230	160	125	100	20	3	18	4	160	316	344
65	290	180	145	120	22	3	18	4	180	353	383
80	310	195	160	135	22	3	18	8	200	437	479
100	350	215	180	150	24	3	18	8	240	479	529
125	400	245	210	180	26	3	18	8	280	542	608
150	480	280	240	210	28	4	23	8	320	605	680
200	600	335	295	265	30	4	23	12	360	650	755
