Y10WF-100/260S交流無間隙氣體絕緣金屬氧化物避雷器產品詳細說明：

產品特點：
Y10WF-100/260S是110KV三相共體罐式避雷器，內部絕緣位SF6氣體，與組合電器GIS配套使用。該產品設計合理，結構優化，將內部電場及電位分布控制在合理的范圍內；有良好的電氣性能，采用良好的密封結構，密封性能好；設有防爆裝置，防爆性能好。

產品通過了國家絕緣子避雷器質量監督檢驗中心的型式試驗，各項技術參數和性能指標均符合GB11032《交流無間隙金屬氧化物避雷器》、JB/T7617《六氟化硫罐式無間隙金屬氧化物避雷器》和6601-JT-94《110kV GIS用SF6罐式（三相）無間隙金屬氧化物避雷器技術條件》的規定。現場抽樣測試合格。試運行反映良好。

Y10WF-100/260S交流無間隙氣體絕緣金屬氧化物避雷器技術參數：

序號	項目			110KV避雷器
1	系統標稱電壓/系統最高電壓Um KV (r.m.s)			110/126
2	避雷器額定電壓Ur KV (r.m.s)			100	102	108
3	避雷器持續運行電壓Uc KV (r.m.s)			78	79.6	84
4	直流參考電壓U1mA KV ≥			145	148	157
5	工頻參考電壓（阻性1mA下） KV (r.m.s) ≥			100	102	108
6	額定氣體壓力			0.45Mpa
7	最低氣體壓力			0.35Mpa
8	殘壓KV（peak）≤	雷電沖擊電流10KA下		260	266	281
9	1.1Uc下局部放電量 PC ≤			10	10	10
10	持續電流（阻性分量）μA ≤			300	300	300
11	避雷器內絕緣耐受電壓	相-地	雷電沖擊KV（peak）	550
			工頻1minKV（r.m.s）	230
		相-相	雷電沖擊KV（peak）	825
			工頻1minKV（r.m.s）	345
12	重量		單相	220
			三相	550
13	尺寸			三相
				φD	626
				H	1358

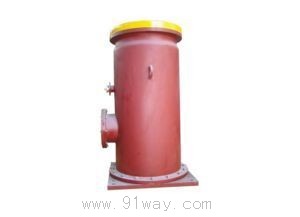

Y10WF-100/260S交流無間隙氣體絕緣金屬氧化物避雷器
