QX4系列自動星三角起動器產品詳細說明：

用途
QX4系列自動星三角起動器(以下簡稱起動器)，適用于交流380V，50HZ，功率75KW以下，運行時定子繞組接成三角形的三相鼠籠型感應電動機降壓起動之用，采用定子繞組由星形至三角形接法以減少起動電流及電動機起動時對輸電網絡的影響。

適用范圍及工作條件
1.周圍空氣濕度：I限值不超過+40℃，I限值不低于-25℃，24小時內的平均值不超過+35℃。
2.安裝地點的海拔不超過1000M。
3.大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度、最濕月的月平均最大相對濕度為90%，同時該月的月均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
4.振幅不大于0.5毫米，頻率不大于每分鐘600次的振動。
5.與垂直面的傾斜度不超過5度。
6.有防雨、雪設備的場所。
7.在無爆炸的危險的介質中，且介質中無凝露腐蝕金屬體及電導塵埃的地方。

QX4系列自動星三角起動器技術參數
1.起動器起動電動機時，電源進線的起動電流不超過電動機額定電流的2-3倍，起動轉矩約為三角形聯接全壓起動的三分之一。
2.起動器的工作制為間斷長期工作制，或反復短時工作制，反復短時工作制下的操作頻率為每小時30次，二次連續起動的間隔時間為90秒。

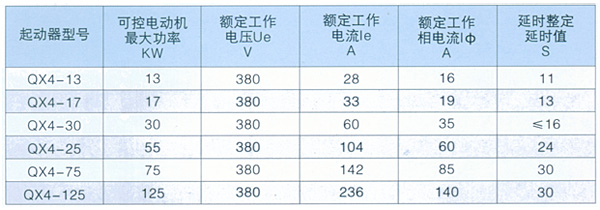

3.起動器的的主要技術參數見表1：

起動器型號	可控電動機最大功率(KW)	額定工作電壓Ic(V)	額定工作電流Ic(A)	額定工作三相電流IØ(A)	延時整定延時值(S)
QX4-13	13	380	38	16	11
QX4-17	17	380	33	19	13
QX4-30	30	380	60	35	≤16
QX4-55	55	380	104	60	24
QX4-75	75	380	142	85	30

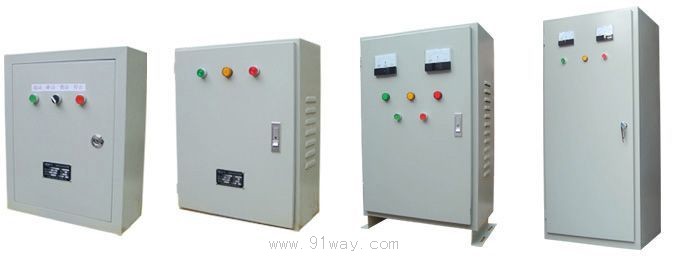

QX4系列自動星三角起動器
