QX1-30系列星三角起動器產品詳細說明：

用途
QX1-30星三角起動器(以下簡稱起動器)，適用于交流50HZ，電壓至380V，額定工作電流至60A，可控制電動機的最大功率至30KW以下，這類起動器用作在星形連接下起動交流三相鼠籠式感應電動機，并將電動機換接成三角形接法后，加速至額定轉速以及人為地停止電動機。

適用范圍及工作條件
1.周圍空氣濕度：I限值不超過+40℃，I限值不低于-25℃，24小時內的平均值不超過+35℃。
2.安裝地點的海拔不超過1000M。
3.大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度、最濕月的月平均最大相對濕度為90%，同時該月的月均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。

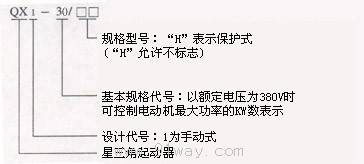

QX1-30系列星三角起動器型號及含義



主要技術參數
1.起動器的額定值（見表1）

額定電壓 V	額定電流 A	額定工作相電流 A	可控制電動機最大功率 KW
380	60	35	30

2.額定工作制分8小時工作制和反復短時工作制，反復短時工作制為起動器在該工作制下的負載因數為0.4，每小時內實現的最高操作次數為30次。
3.操作方式為手動式。防護型式為盒式防護。
4.點電壓為1.05×380V，功率因數為0.35±0.05時，起動器應能承受6倍額定工作電流的20次接通和分?jǐn)啵�起動器的機械壽命為100000次閉合和斷開。
5.起動器的電壽命，在下表規定條件下應不低于100000次閉合和分?jǐn)?BR>

接通條件			分?jǐn)鄺l件
電壓 V	電流 A	功率因數	電壓 V	電流 A	功率因數
380	4Ic	0.35±0.05	0.17×380V	4Ic	0.35±0.05
