QCX8(MSB)磁力起動器產品詳細說明：

一、適用范圍
QCX8(MSB)-9、12、16、25、30、37、45、65、85電磁起動器(以下簡稱起動器)是根據德國BBC公司引進技術而制造。適用于主電路交流50HZ(60Hz)額定電壓至660V額定控制功率至50KW的交流電動機直接起動、停止的控制,并對電動機進行過載和斷相保護。在電路電壓消失時,具有失壓保護功能。

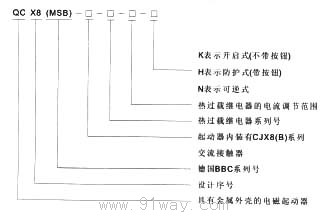

QCX8(MSB)磁力起動器型號說明

>>技術參數
1.起動器的形式；
a.其有金屬外殼：
b.極數為二極；
c.滅弧介質為窄氣；
d.操作機構為手動按鈕。
2.起動器額定工作電流及控制三相電動機最大功率

型號	額定工作電流(A)				不同額定工作 電壓下最大 控制功率(kW)
	主觸頭		輔助觸頭	熱過載 繼電器的常開觸頭 常開觸頭
	380V	660V	380V	380V	220V	380V 500V，660V
QC×8(MSB)9	8.5	8.5	1.2	2	2.2	4
QC×8(MSB)12	11.5	4.9			3	5.5
QC×8(MSB)16	15.5	67			4	7.5
QC×8(MSB)25	22	13			6.5	11
QC×8(MSB)30	30	17.5			9	15
QC×8(MSB)37	37	21			11	18.5
QC×8(MSB)45	44	25			13	22
QC×8(MSB)65	65	45			18.5	40
QC×8(MSB)85	85	65			25	50

3.起動器吸引線圈消耗功率:

起動器型號	起動時瞬間	吸持時
QCX8(MSB)9.12.16	60VA	9VA22W
QCX8(MSB)25.30	85VA	10VA3W
QCX8(MSB)37.45	175VA	22VA5W
QCX8(MSB)65.85	270VA	30VA7.5W

4.起動器中過載繼電器整定電流調節范圍:

起動器型號	熱過載繼電器型號	熱過載繼電器額定電流調節范圍(A)
QCX8(MSB)9	T16	0.11-0.16 0.14-O.21 O.19-0.29 0.27-O.4 0.35-.O.52 0.42-0.63 0.55-0.83 0.70-1.O 1.3-1.8 1.5-2.1 1.7-2.4 2.1-3.0 2.7-4.0 3.4-4.5 4.O-6.O 5.2-7.5 6.3-9.0
QCX8(MSB)12	T16	7.5-11.0 9O-13.O
QCX8(MSB)16	T16	12.0-17.6
QCX8(MSB)2	T25	7.5.11 10-14 13-19 18-25
QCX8(MSB)30	T25	24-32
QCX8(MSB)37	T45	14-21 18-27 25-35 30-45
QCX8(MSB)45T45	T45	30-45
QCX8(MSB)65	Z85	12-20 17-29 25-40 35-55 45-70
QCX8(MSB)85	T85	45-70 60-100

QCX8(MSB)磁力起動器
