您的位置：您的位置：首頁 → 電機產品 → 特種電機 → 電梯電機 → TDW-450B系列電梯電機

產品名稱：

TDW-450B系列電梯電機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 電梯電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

TDW-450B系列電梯電機產品詳細說明：

TDW-450B系列電梯電機特點與用途：

符合國家電梯標準
緊湊型設計，體積小，重量輕
低能耗，高效率
低振動，低噪聲和優良的低速運行性能
可配有手動盤車裝置
曳引比采用2:1

TDW-450B系列電梯電機電機性能：

標稱電壓為380V，絕緣等級為F級；繞組中放置有PTC熱敏電阻，可供過熱保護控制
過載能力大于2.5倍
能適應每小時起制動240次的使用工況。

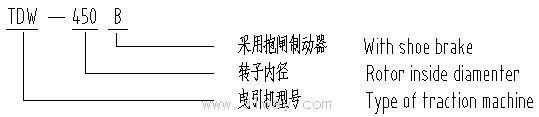

型號說明：

TDW-450B系列電梯電機型號說明

結構簡介:

結構及安裝型式為IMB3，為臥式底腳安裝的結構安裝型式；主體防護等級為IP31。
采用抱閘式制動器，并帶有手動釋放裝置和控制微動開關。

備注:

訂貨時請注明曳引機型號、功率、額定轉矩、額定轉速、標稱電壓、額定電流，還要注明適用電梯的額定速度、額定載重、曳引比、曳引輪節徑、鋼絲繩直徑及根數、曳引輪上繩槽槽距等

型號 TYPE	TDW-450
載重(kg) Rated load	630			800			1000			1150
曳引輪節徑(mm)	400
Diameter of Traction sheave	400
額定轉矩(Nm) Rated Torque	460			550			670			740
梯速(m/s) Lift Speed	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)	NN(r/min)	PN(Kw)	IN(A)
0.6	60	2.9	9	60	3.5	10.8	60	4.2	11.5	60	4.6	11
1	95	4.6	10.5	95	5.5	12.3	95	6.7	15	95	7.4	16.5
1.25	119	5.7	16.8	119	6.9	20.2	119	8.3	24.5	119	9.2	25.7
1.6	153	7.4	16.8	153	8.8	20.2	153	10.7	24.5	153	11.9	25.7
1.75	167	8	19	167	9.6	23	167	11.7	27.2	167	12.9	29.2
2	190	9.2	19	190	10.9	23	190	13.3	27.2	190	14.7	29.2
2.5	240	11.6	13.7	240	13.8	28	240	16.8	35.3	240	18.6	38.8

載重(Kg)	ΦA	L1	L2	L3	L	繩槽
Rated load	ΦA	L1	L2	L3	L	Tope
630	Φ400	60	30	134	255	Φ8×4
800	Φ400	82	40	170	323	Φ8×6
1000	Φ400	82	40	170	323	Φ8×6
1150	Φ400	90	40	170	331	Φ8×7
1000	Φ410	106	40	170	347	Φ10×6

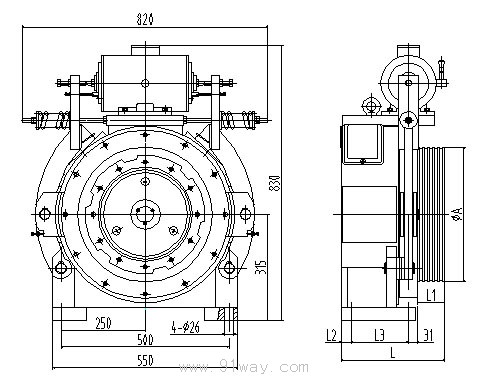

TDW-450B系列電梯電機外形尺寸

TDW-450B系列電梯電機

TDW-450B系列電梯電機（示意圖）
