YTDP210系列電梯電機產品詳細說明：

特點與用途：

YTDP210系列電梯電機具有一套工作繞組，外殼防護等級為IP44,冷卻方式為IC411,電動機為凸緣安裝型式，功率為7.5kW以下。電動機適用于變頻調速電梯，可安裝在各種機械減速曳引機上，與國內外各類變頻器配套使用，能滿足每小時240次頻繁起制動的使用工況。

電機性能：

電動機適用于變頻調速電梯，可與國內外各類變頻裝置配套使用，能滿足每小時240次頻繁起制動的使用工況。
電動機的絕緣等級為F級。
電動機在軸伸帶半鍵情況下，空載時測得的振動速度有效值不超過1.12mm/s。
電動機在空載時測得的A計權聲壓級（Lp）噪聲不超過70dB（A）。

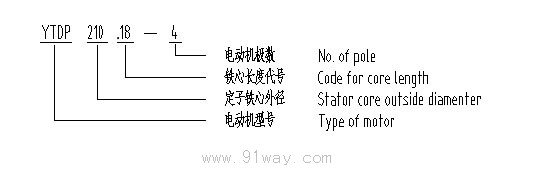

YTDP210系列電梯電機型號說明：



結構簡介:

電動機具有一套工作繞組。
電動機的外殼防護等級為IP44。
電動機的冷卻方式為自扇冷式，符合IC411的規定。
電動機的結構及安裝型式為凸緣安裝型式(IM3002)。
電動機采用滾動軸承。
在電動機副軸伸上，用戶可自裝空心軸旋轉編碼器。

備注:

訂貨時請注意電動機的型號、功率、額定電壓、額定頻率、極數、安裝結構型式。
對于變頻電梯電動機還應注明裝何種編碼器以及是否要帶熱敏電阻，帶何種熱敏電阻等事項。若對電動機功率、額定電壓、額定頻率、極數等有特殊要求，請在訂貨時說明。

序 號	型 號	功 率	額定電壓	額定頻率	極數	額定轉速	額定轉矩	額定電流	電動機轉動慣量	重量	R	L
SERIAL No.	TYPE	POWER						RATED CURRENT	MOMENT OF INERTIA JM	WEIGHT
		(kW)	(V)	(Hz)		(r/min)	(N.m)	(A)	(kg.m2)	(kg)	(mm)	(mm)
1	YTDP210.13-4	5.5	380	50	4	1450	35	12	0.028	80	0	475
2	YTDP210.18-4	6.4					40.8	13.2	0.038	97		525
3	YTDP210.18-4	7.5					47.7	15.5	0.038	97		525
4	YTDP210.13-6	3			6	960	28.6	7.5	0.038	80		475
5	YTDP210.16-6	4					38.2	9.5	0.048	92		525
6	YTDP210.20-6	5.5					52.5	12.8	0.058	97		525
7	YTDP210.20-6	6.4					61.1	14.6	0.058	97		525

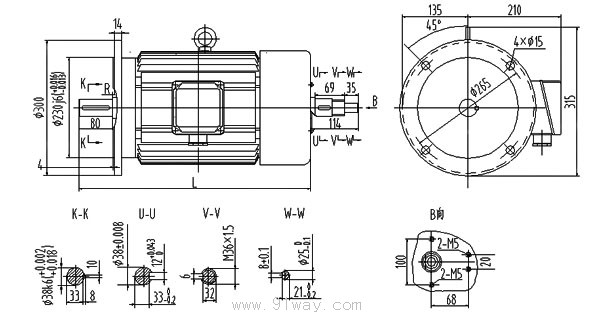

YTDP210型小功率變頻調速電梯用三相異步電動機 臥式凸緣安裝型式(IM3002)
