您的位置：您的位置：首頁 → 電機產品 → 特種電機 → 電梯電機 → YTDP系列電梯電機

產品名稱：

YTDP系列電梯電機

型號規格：

放大圖片

產品類別：

南洋電機 -- 電機產品 -- 電梯電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

YTDP系列電梯電機產品詳細說明：

YTDP系列電梯電機特點與用途：

電動機具有一套工作繞組，外殼防護等級為IP01,冷卻方式為IC01,電動機可制成臥式底腳安裝型式或凸緣安裝型式，功率有7.5kW～40kW。電動機適用于變頻調速電梯，可安裝在各種機械減速曳引機上，與國內外各類變頻器配套使用，能滿足每小時240次頻繁起制動的使用工況。

電機性能：

電動機適用于變頻調速電梯，可與國內外各類變頻裝置配套使用，能滿足每小時240次頻繁起制動的使用工況。
電動機的絕緣等級為F級。
電動機在軸伸帶半鍵情況下，空載時測得的振動速度有效值不超過1.12mm/s。
YTDP系列電梯電機在空載時測得的A計權聲壓級（Lp）噪聲不超過70dB（A）。

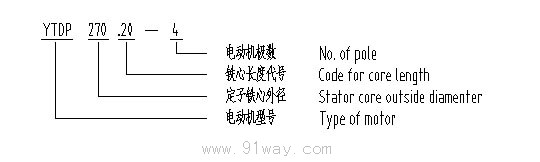

型號說明：

結構簡介:

YTDP系列電梯電機具有一套工作繞組。
電動機的外殼防護等級為IP01。
電動機的冷卻方式為自扇冷式，符合IC01的規定。
電動機可制成臥式底腳安裝型式（IM1002）或凸緣安裝型式（IM3002）。
電動機采用滾動軸承。
在電動機副軸伸上，用戶可自裝旋轉編碼器；另外，根據用戶要求，也可制成其他特殊的軸伸尺寸。

備注:

訂貨時請注意電動機的型號、功率、額定電壓、額定頻率、極數、安裝結構型式。
對于變頻電梯電動機還應注明裝何種編碼器以及是否要帶熱敏電阻，帶何種熱敏電阻等事項。若對電動機功率、額定電壓、額定頻率、極數等有特殊要求，請在訂貨時說明。

序號	型號	功率	額定電壓	額定頻率	極數	額定轉速	額定轉矩	額定電流	電動機轉動慣量	重量
SERIAL No.	TYPE	POWER	RATED VOLTAGE	RATED FREQUENCY	No.OF POLES	RATED SPEED	RATED TORQUE	RATED CURRENT	MOMENT OF INERTIA JM	WEIGHT
		POWER	RATED VOLTAGE	RATED FREQUENCY	No.OF POLES	RATED SPEED	RATED TORQUE	RATED CURRENT	MOMENT OF INERTIA JM	WEIGHT
		(kW)	(V)	(Hz)		(r/min)	(N.m)	(A)	(kg.m2)	(kg)
1	YTDP270.10-4	7.5	360	50	4	1450	49	20	0.06	150
2	YTDP270.15-4	11					72	26	0.09	160
3	YTDP270.15-4	15					100	36	0.09	160
4	YTDP270.20-4	18.5					120	42	0.12	190
5	YTDP335.16-4	22					143	45	0.25	220
6	YTDP335.16-4	25					162	51	0.25	220
7	YTDP335.16-4	30					195	62	0.25	220
8	YTDP270.15-6	7.5			6	960	73	21	0.09	160
9	YTDP270.20-6	11					107	29	0.12	190
10	YTDP270.20-6	12.5					122	33	0.12	190
11	YTDP335.16-6	15					146	35	0.25	220
12	YTDP335.16-6	18.5					180	43	0.25	220
13	YTDP335.18-6	22					215	51	0.28	240
14	YTDP335.22-6	25					244	58	0.35	270

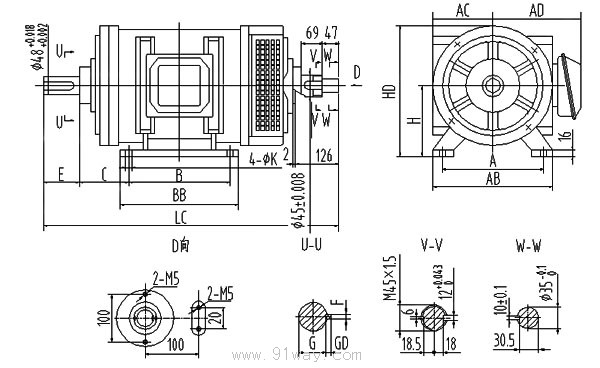

YTDP270型變頻調速電梯用三相異步電動機臥式底腳安裝型式(IM1002)

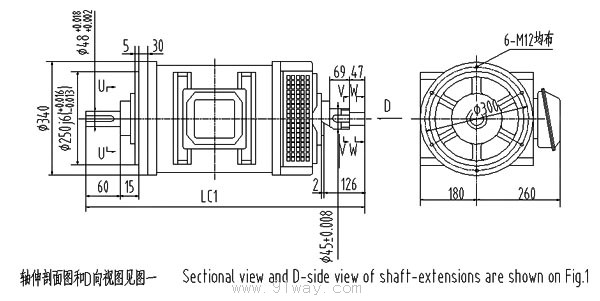

YTDP270型變頻調速電梯用三相異步電動機臥式凸緣安裝型式(IM3002)

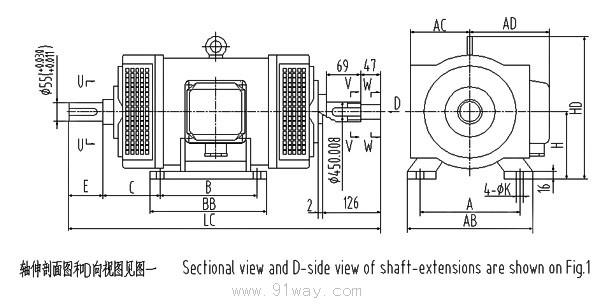

YTDP335型變頻調速電梯用三相異步電動機臥式底腳安裝型式(IM1002)

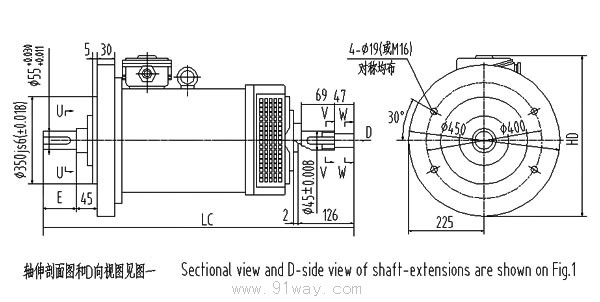

YTDP335型變頻調速電梯用三相異步電動機臥式凸緣安裝型式（IM3002）

型號	安裝尺寸Mounting dimensions								外形尺寸Outline dimensions
TYPE	H	A	B	C	E	F×GD	G	K	AB	AC	AD	BB	HD	LC	LC1
YTDP270.10-4	180	279	241	121	82	14×9	42.5	15	340	180	260	310	360	732	680
YTDP270.15-4
YTDP270.15-6
YTDP270.20-4			279									350		787	735
YTDP270.20-6
YTDP335.16-4	225	356	286	149	110	16×10	49	19	435	220	312	360	530	864
YTDP335.16-6
YTDP335.18-6
YTDP335.22-6

YTDP系列電梯電機

YTDP系列電梯電機（示意圖）
