您的位置：您的位置：首頁 → 電機產品 → 直流電機 → 中小直流電機 → ZYZJ-315系列直流電動機

產品名稱：

ZYZJ-315系列直流電動機

型號規格：

放大圖片

產品類別：

南洋電機 -- 電機產品 -- 中小直流電機

參考價格：

廠價直銷

產品品牌：

國產

產品產地：

上海

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

ZYZJ-315系列直流電動機產品詳細說明：

ZYZJ-315系列直流電動機在Z4系列直流電動機的基礎上，針對制糖壓榨機軋輥驅動的工況特點，在設計和制造工藝上作了相應改進而開發的專用系列產品。
本系列電機采用多角形結構，定子空間利用率高，內部結構緊湊，并采用計算機輔助設計，使電氣參數控制適當，因而電機具有體積小，重量輕，轉動慣量小等特點。
磁回路采用迭片涂漆結構及其有效措施，使電機能承受脈動電流與電流急劇變化之工況，改善了電機的動態換向性能。電機可用三相橋式整流電流，以及不外接平波電抗器而長期工作。
新穎的F級絕緣結構，保證了絕緣性能穩定和散熱良好，絕緣特殊處理，使電機具有較強的防潮能力和機械強度，可在濕熱帶地區使用。
本系列電機定子全部加補償繞阻，過載能力強，基速過載能力為2.5倍額定轉矩，高速過載能力為1.8倍額定電流，歷時1min。
ZYZJ-315系列直流電動機的外形安裝尺寸除了兩底腳孔間軸向尺寸’B’之外，均符合IEC-72國際標準。

電機性能：

1.技術數據表中的數據應按下列使用條件工作：
a.進入電機的初級冷卻介質溫度不大于40℃；
b.工作環境不應含有酸性、堿性或其它對絕緣有腐蝕作用的氣體；
c.電機為連續工作制（S1）；
d.電機電樞回路和勵磁回路可由靜止整流電源供電，也適應由直流發電機供電。
2.電機的絕緣等級為F級。
3.電動機的標準額定電壓有440V、520V、660V三種，也可根據用戶要求生產其他電壓等級的電機，但需協商后方可確定。
4.電動機標準額定轉速有1000、750、600、500、400r/min共五檔。減小電樞電壓為恒轉矩調速，減小勵磁電壓為恒功率調速，調速范圍見技術數據表。在額定電壓以下恒轉矩調速時，其最低轉速不低于20r/min，此時仍能保證轉速平穩。
5.電流變化率：在所有轉速及負載下，電機能夠承受di/dt=200-250倍額定電流/秒的電流變化率。
6.標準勵磁電壓為220V，其他勵磁電壓亦可協商。為確保勵磁系統絕緣的可靠性，在斷開勵磁回路時，需在勵磁繞阻兩端并聯一個釋放電阻，以防止自感電勢對勵磁系統絕緣的沖擊。標準勵磁電壓時，其值約為六倍勵磁繞組電阻（冷態）。勵磁電壓高于標準電壓時，并接釋放電阻可小于六倍，反之大于六倍。
7.本電機性能均符合國家標準GB755《旋轉電機基本技術條件》，也可按國際電工委員會標準IEC34-1或德國國家標準DIN57530的要求考核。

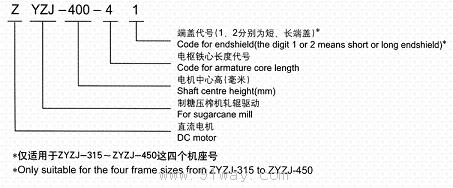

ZYZJ-315系列直流電動機型號說明：

結構簡介:

1.電機的冷卻方式均為他冷、強迫通風，即電機自帶徑向騎式鼓風機或管道通風。其防護等級和冷卻方式的對應關系見表1。所需的冷卻風量，風壓及風機電動機的功率見表2。電機的進風口可在傳動側的端蓋上的左（右）側或上（下）方。
2.電機安裝方式：臥式、底腳安裝（即IMB3），符合國際GB977規定。
3.電機可制成雙軸伸或單軸伸。單軸伸電機的非傳動側可配帶測速發電機、編碼器、超速保護開關等附件。
4.電機的出線盒從傳動端看，在電機機座右側。根據需要，也可裝于機座左側，但需在訂貨時注明。
5.電機采用不停機加油結構。

表1

	防護等級	冷卻方式
	Protection Degree	Cooling Method
徑向騎式鼓風機冷卻	IP21S	IC06
Cooling by Radially Mounted Blower
單管風	IP23S	IC17
By Single-Tube Ventilation
雙風管	IP44	IC37
By Twin_Tube Ventilation

表2

機座號	風量（m3/h）	靜壓（Pa）	電動機功率（kW）	風機重量
Frame Size	Air Volume（m3/h）	Static Pressure （Pa）	Motor Power （kW）	Blower Weight（kg）
ZYZJ-315	4680	1600	5.5	90

備注:

1.訂貨前，請先查閱產品目錄，明確所需產品的規格，如果所需產品的規格與目錄有所出入或有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后簽定合同或技術協議。
2.訂貨時請注明電機型號、功率、電壓、轉速、勵磁電壓、冷卻方式（進風口位置）、出線盒位置，以及所需裝配成套供應的附件（如測速機等）。

電動機	額定	額定轉速		弱磁	額定	勵磁	效率	慣量矩	重量
型號	功率			轉速	電流	功率		Moment
	Rated	Rated Speed		Speed with	Rated	Field	Eff.	of	Wt.
Moto	Output	r/min		Field	Curr	Power		Inertia
Type				Weakening				GD2
	kW	440V	520V	r/min	A	W	%	kg·m2	kg
ZYZJ-315-071	185	1000		1500	470	3500	89.9	14.8	1320
	185		1000	1500	400		89
	140	750		1500	370		87.7
	140		750	1500	305		87.4
	90	500		1500	250		84.1
	90		500	1500	210		83.2
ZYZJ-315-082	220	100		1500	550	3600	90.4	16.4	1460
ZYZJ-315-082	220		1000	1500	475		90
ZYZJ-315-081	160		750	1500	350		88.8
	140	600		1500	380		85.5
	112	500		1400	305		84.6
	112		500	1400	260		83.9
ZYZJ-315-092	250	1000		1500	630	3700	91.4	18.4	1610
ZYZJ-315-092	250		1000	1500	525	3700	91	18.4	1610
ZYZJ-315-12	200	750		1500	510	3850	89	21.2	1770
ZYZJ-315-12	200		750	1500	432		88
ZYZJ-315 -11	185	600		1400	490		87.7
	185		600	1400	410		87.3
	140	500		1300	375		86.8
	140		500	1300	315		86.1
ZYZJ-315-22	300	1000		1500	740	4350	91.8	24	1960
	300		1000	1500	625		91.6
	250	750		1500	635		89.8
	250		750	1500	530		89.5
ZYZJ-315-32	350	1000		1500	860	4650	92.4	27.2	2290
	350		1000	1500	725		92
	200	600		1400	510		89
	200		600	1400	425		88.6

電機型號	安裝尺寸 Mounting Dimensions		外形尺寸 Outline Dimensions
Motor Type	B	L3	L1	L2	m
ZYZJ-315-071	707	760	1352	1519
ZYZJ-315-072	797	805	1442	1609
ZYZJ-315-081	757	810	1402	1569
ZYZJ-315-082	847	855	1492	1659
ZYZJ-315-091	817	870	1462	1629
ZYZJ-315-092	907	915	1552	1719
ZYZJ-315-11	887	940	1532	1699
ZYZJ-315-12	977	985	1622	1789
ZYZJ-315-21	967	1020	1612	1779
ZYZJ-315-22	1057	1065	1702	1869
ZYZJ-315-31	1057	1110	1702	1869
ZYZJ-315-32	1147	1155	1792	1959
ZYZJ-315-41	1157	1210	1802	1969
ZYZJ-315-42	1247	1255	1892	2059

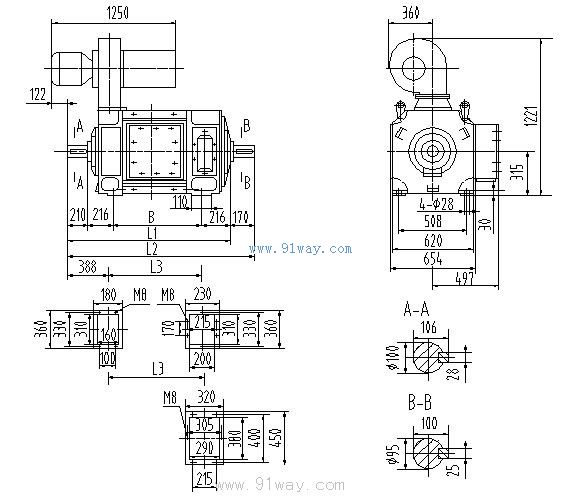

ZYZJ-315系列直流電動機（示意圖）
