1011投入式液位變送器產品詳細說明：

1011投入式液位計變送器采用進口高精度、高穩定性擴散硅壓力敏感芯片，通過精密模擬放大電路，將被測液體的液位信號轉換成4～20mA DC標準信號或0～10V、0～5V、1～5V、1～10V 或Modbus RTU通訊協議（Modbus serial RS485）等信號。高質量的傳
感器、精湛的封裝技術以及完善的裝配工藝確保了該產品的優異性能。

1011投入式液位變送器接液隔離膜片材質316L不銹鋼可以抵御多種腐蝕性液體的侵蝕，從而保證客戶安心使用。

適用范圍

工業現場液位測量與控制	船舶及航海系統
水文測量與監控	城市及供水系統
水庫大壩水位測量	循環水及污水處理系統
消防水箱泡沫水箱	小區二次給水

技術及結構指標

精　　度	±0.2% FS.可選±0.1% FS.
供電電源	15～36V DC（一般24VDC）
整機功耗	≤5W
輸出信號	4～20mA DC 等電流、電壓信號或數字通訊協議
負載特性	750Ω（24V DC供電兩線制4-20mA時）
電氣特性	兩線制/三線制/四線制可選
工作溫度	-10℃～+80℃
工況要求	敞口容器（如水池、開口水槽等）
量程范圍	0-0.3m～600m
過載能力	200% FS.
防護等級	IP68
膜片材質	316L不銹鋼（陶瓷膜片可特殊訂貨）
殼體材質	316L不銹鋼（聚四氟乙烯外殼可特殊訂貨）
電線材質	聚四氟乙烯（PTFE）
特殊信號	輸出0～10V 、0～5V、1～10V、1～5V DC等三線制信


選型(只需從上至下 逐項選擇 就可得出完整型號 默認水的密度，其他密度請注明)

1011	靜壓投入式液位計液位變送器
	代碼	輸出信號及電氣回路
	A1	輸出4～20mA DC 　兩線制
	A2	輸出1～5V DC 　　三線制
	A3	輸出0～5V DC 　　三線制
	A4	輸出0～10V DC 　 三線制
	A5	輸出1～10V DC 　 三線制
	A6	帶Modbus RTU通訊協議（Modbus serial RS485）
		代碼	測量范圍			單位	代碼舉例
		C____	橫線上填量程			米	需5米量程，代碼應為 C5
			代碼	產品等級
			K1	普通型
			K2	防爆本安型
				代碼	電纜長度		單位	代碼舉例
				D____	橫線上填電纜長度		米	需8米電纜，代碼應為 D8
1011 　　A1　　 C6 　 K1　 D10　　4-20mA,測6米水,普通型,電纜10米　　　　選型舉例

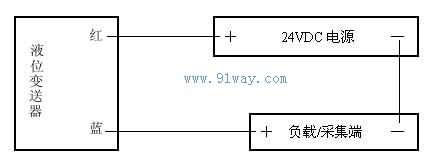

電氣連接框圖（在測量回路中，按下圖接線）

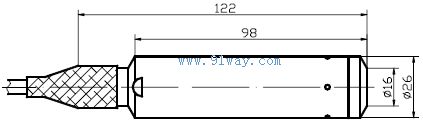

主要尺寸
