PD2210線繞電位器產品詳細說明：

電特性
標稱阻值范圍Range of nominal resistance： 50Ω~100KΩ
阻值允許偏差Resistance tolerance： ±5%
線性度Linearity： 0.25%
終端電阻Terminal resistance： ≤0.25%R or 2Ω
額定功率Rated power(300v max)：2W @ 70℃
峰值噪聲Peak Noise： ≤100Ω
溫度范圍Temperature range：-55℃~+125℃
溫度系數TCR：±100×10-6/℃
絕緣電阻Insulation resistance：R1 ≥1GΩ
介質耐壓Dielectric withstand voltage：640 Vac
旋轉壽命Life Expectancy：25000周 △R≤±5%R
電氣角度Electrical Angle In Degrees：PD2210：3600±4° PD2205：3600±4° PD2203：3600±4°
GJB360A—96 方法204 ΔR≤±(0.5%R±0.05),
負荷壽命Life at high temperature： 70℃，1000h，ΔR≤±5%R,
起動力矩Starting torque： 3~10mN.m

物理特性
標志Mark: 商標Trade mark， 型號type,阻值resistance，線路圖Diagram,日期代碼date code
標準包裝Standard package 20只/盒 20pcs/box
安裝形式：軸套安裝

標稱阻值：

阻值 Resistance	分辨率 Resolution
100 200 500 1K 2K 5K 10K 20K 50K	0.08 0.061 0.043 0.036 0.029 0.02 0.018 0.014 0.008

總規范：GB/T15298—94 General specification：GB/15298—94
詳細規范：Q/RU805—2005 Detail specification：Q/RU805—2005

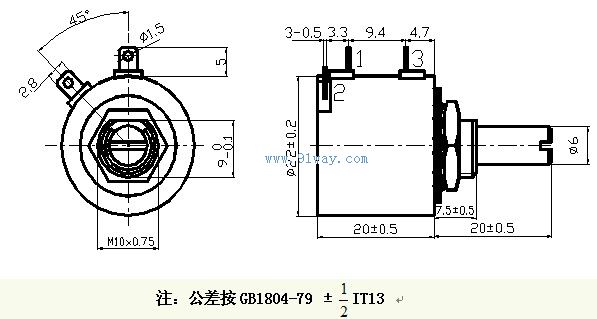

PD2210線繞電位器
