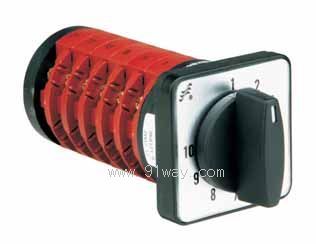

KDHc系列電焊機開關產品詳細說明：

KDHc系列電焊機開關(以下簡稱開關)主要用于交流50Hz(或60Hz)額定電壓440V及以下的各種電焊機上,調節電流200A及以下,也可作電氣設備的主電路、輔助電器的控制和變換之用。
產品符合GB 140.3-2002、JB/T 10498-2005。

KDHc系列電焊機開關技術參數

型號規格			KDHc-20	KDHc-25	KDHc-32	KDHc-40	KDHc-63
額定發熱電流	ITH	A	20	25	32	40	63
額定工作電壓	Ue	V	240/440	240/440	240/440	240/440	240/440
額定工作電流	Le
AC-21A		A	20	25	32	40	63
操作循環數
空載			8500	8500	8500	8500	8500
有載			1500	1500	1500	1500	1500
總數			10000	10000	10000	10000	10000
操作頻率			120	120	120	120	120

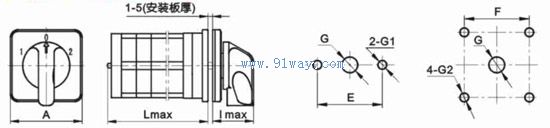

KDHc系列電焊機開關外形尺寸和安裝尺寸

型號規格	外形尺寸			安裝尺寸
	Lmax	Imax	A	E	F	G	G1	G2
KDHc-20	25+12n	38	□48±0.31	32±0.16	36±0.31	Φ9.5	Φ3.5	Φ4.5
KDHc-25	34+13.3n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-32	34+13.3n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-40	34+17.5n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-63	34+17.5n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
