JL-8CG導軌型反時限過流繼電器分反時限過流繼電器和定時限過流繼電器，目前是市場上的最新產品。功能在原來一樣的原理上，將體積縮小3分之2.極大的方便客戶的選型。新型過電流繼電器款式新穎，新能卓越。使用方便、直觀。實是替換所有過流繼電器的最理想產品。
導軌式過電流繼電器(以下簡稱繼電器)。采用常規集成電路和數字電路構成，其I-t延時特性符合國家學會IEC255-4標準，同時考慮到國內電磁型(GL型)反時限過電流繼電器的互換性，也可以根據實際系統運行要求提供非標準反時限特性的繼電器。該系列每個繼電器都配備有低超越的速斷出口。當與其他類型繼電器配合可構成不同類型的保護功能。因此可適用于各種類型的電力設備的繼電保護。
目前，我國電力系統35kV以下電壓等級的輸電系統，保護的裝置一般采用不完全星形接線的電流保護，保護多采用過流速斷，其中過流保護一般為定時限或反時限，考慮國內繼電保護傳統習慣，本繼電器采用二相式電流保護，過流保護可經選賊反時限或定時限，兩相的過流和速斷都可以獨立整定，過流和速斷獨立跳閘出口，并具有告警信號輸出接點。
工作原理
　　CT二次電流經變換器形成弱電壓，反時限起動電流整定，濾波，整流，濾波并自動取出最大故障相電流，送入電平檢測形成開放回路，特征量插入回路以形成不同類型的反時限特性曲線，V-F回路送入計時器，當與整定延時一致性，符合電路送出一個脈沖信號至放大器驅動KF反時限出口繼電器。速斷整定并自動取出最大故障相電流送至積分電平檢測器，與預置電平判別后，送出一脈沖信號至放大器驅動KS速斷出口繼電器。

JL-8CG導軌型反時限過流繼電器具有以下特點：
1、無直流輔助電源；
2、完全采用撥盤開關進行整定，方便直觀；
3、具有很強的抗干擾能力；
4、不存在原電磁型過流繼電器的機械部分發卡現象；

JL-8CG導軌型反時限過流繼電器主要參數
產品特性：所有產品符合以下技術參數【除特殊要求產品】
1、返回時間：在切斷電路的方法，使繼電器斷電，繼電器返回時間不大于30mS；除斷電延時類時間繼電器
2、電源電壓允許變動范圍：電壓變動為額定電壓0.8至1.1倍，也可寬電源電路；
3、觸點容量：繼電器輸出觸點能斷開不大于250V，時間常數為5±0.75mS的直流有感負荷電路為50W；電壓不大于250V的交流電路為50VA。繼電器可長期接通5A。
4、功率消耗：額定電壓下均不大于5W。
5、環境溫度：-10℃~+50℃。
6、介質強度 繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V有效值）交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。 7、絕緣電阻繼電器各導電端子連在一起對外露的非金屬部分和外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不大于300MΩ。
8、電壽命 繼電器觸點接點接于規定容量的電路負荷中，電壽命為100000次。
9、抗干擾性能 繼電器干擾符合DL478-92《靜態繼電器保護及安全自動裝置通用技術條件》。

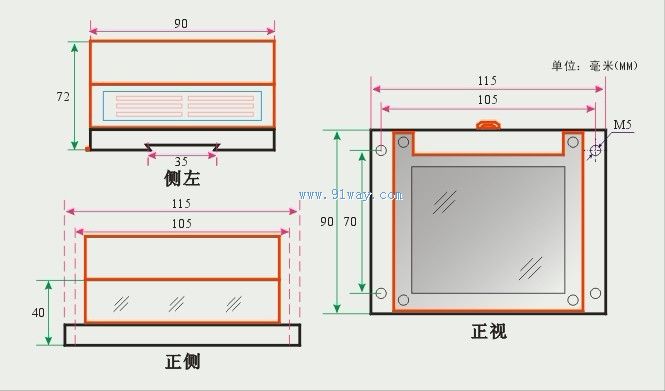

JL-8CG導軌型反時限過流繼電器
