GZWP型旋轉接頭產品詳細說明：

結構特點：
GZWP型旋轉接頭是應用于鋼鐵廠步進梁式加熱爐汽化冷卻系統新技術上的關鍵設備，它是將加熱爐上做周期性運動的冷卻構件與固定構件相連接的柔性管接頭上的主要部件上。在有一定壓力．溫度和流動介質條件下，實現與加熱爐的活動裝置的同步連續運動，經過多年的運行實踐證明：該產品設計合理，轉動靈活， 密封可靠，受到了用戶的高度評價。此項目填補了國內空白，達到了同類產品的國際水平。

GZWP型旋轉接頭適用范圍：
工作溫度 ：T≤250℃
工作壓力：P≤1．69MPa； P≤2.5MPa
試驗壓力；P≤(2，4MPa； P≤3．75MPa
轉軸擺動暈大角度：30°

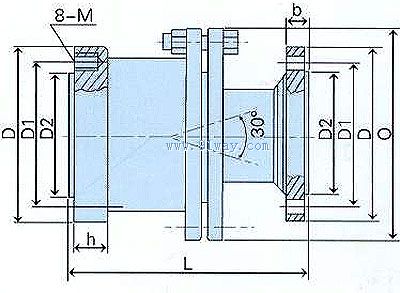

Dn	L	O	D	D1	D2	b	螺孔	h	工作壓力MPa
80	265	270	195	160	135	26	8-M16	24	2.5
100	300	280	230	190	160	28	8-M20	30	2.5
125	369	335	270	220	188	30	8-M22	32	2.5
150	369	380	300	250	218	30	8-M22	32	2.5

GZWP型旋轉接頭
