ZWP-24KV固封極柱式真空高壓斷路器產品詳細說明：

ZW□-24型戶外高壓交流真空斷路器是三相交流50Hz、額定電壓為24kV的戶外開關設備，適用于開合各種不同性質的負荷及頻繁操作場合，適用于城網、農網、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外先進技術，立足于國產原材料和工藝的基礎上，最早研制成功的適合我國國情的24kV戶外高壓開關設備，擁有自有知識產權和多項專利技術，填補了國內24kV電壓等級戶外開關設備的空白，同比國際同類產品具有小型化、免維護、智能化等特點。同時該產品對周圍環境無污染，是綠色環保產品。

產品特點
1外殼采用優質不銹鋼材料或普通鋼板經達克羅防銹處理工藝再噴涂耐紫外線清漆而成，產品的防腐蝕性、防鹽霧性等抗環境性能優良。
2絕緣部分采用環氧樹脂和硅橡膠復合絕緣材料，絕緣等級高，防污穢能力強，具有耐臭氧、抗紫外線、疏水性和抗高低溫能力。箱體內無變壓器油、無六氟化硫氣體，滿足無油化改造和環境保護要求。
3操作機構為彈簧操作機構，有手動和電動兩種，需要時可加裝遙控操作裝置和躲避合閘涌流裝置。要求的外供電源功率不大于70W，易于配備后備電源。設計獨特的緩沖裝置，性能優異，反彈小，噪聲低。
4滅弧室采用特種不銹鋼釬焊技術，無需電鍍，焊接質量高，穩定可靠，漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和先進的陶瓷金屬化工藝，保證了產品的氣密性，抗拉強度大于130Mpa，完全一次封排。
5電流互感器采用優質導磁材料及環氧樹脂與硅橡膠復合絕緣而成，具有容量大，動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。
6根據用戶需要，可與相應的的控制器配合構成自動重合器、分段器，是實現配網自動化的理想設備。

正常使用條件
a周圍空氣溫度：+40℃～-40℃ 日溫差：25K
b風速不大于35m/s
c、機箱防護等級為IP64
d、考慮凝露和降水
e、地震烈度不超過8級
f、太陽輻射強度不超過1000W/㎡（相當于圓柱表面上的700Pa）
h、超出本技術條件的要求，由用戶和制造廠協定。
序號 名 稱 單 位 數 值
1 額定電壓 kV 24
2 額定電流 A 630/1250
3 額定頻率 Hz 50
4 額定熱穩定電流 A 420/25k
5 額定短路開斷電流
A 520/25k
6 額定動穩定電流(峰值) A 650/63k
7 額定短路關合電流(峰值) kA 50/63
8 熱穩定時間 S 4
9 額定操作順序 S SO-0.3s-CO-180s-C
10 額 定 絕 緣 水 平 1min工頻耐壓相間、對地/斷口 kV 50/65
額定雷電沖擊耐壓(峰值)相間、對地/斷口 95/125
二次回路1min工頻耐壓 2
11 機械壽命 次 10000
12 額定短路開斷電流開斷次數 30
13 額定電流開斷次數 10000
表2操動機構的額定參數
序號 名 稱 單 位 數 值
1 儲能電動機額定功率 W ≤70
2 合閘儲能時間
S ≤8
3 儲能電機的工作電壓 V AC220 110
DC24 110 220
4 合閘線圈脫扣電壓 V AC220 110
DC24 110 220
5 分閘線圈脫扣電壓 V AC220 110
DC24 110 220
6 過流線圈脫扣電流 A 5
表3斷路器的機械特性調整參數
序號 名 稱 單 位 數 值
1 觸頭開距 mm 12±1
2 超行程 3±1
3 相間中心距 380±1.5
4 三相分、合閘不同期性 ms ≤2
5 觸頭合閘彈跳時間 ≤2
6 合閘時間 25～80
7 分閘時間 23～50
8 平均分閘速度 m/s 1.1～1.7
9 平均合閘速度 0.5~0.9
10 主導電回路電阻 μΩ ≤100

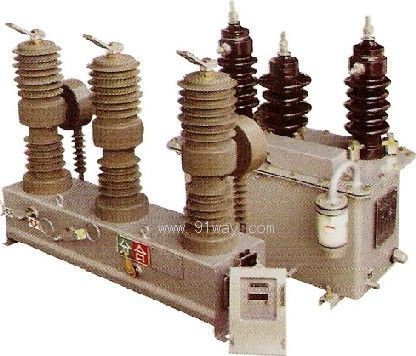

ZWP-24KV/630(1250)-20(25)固封極柱式真空斷路器
