VS1-40.5戶內高壓真空斷路器產品詳細說明：

VS1-40.5戶內高壓真空斷路器主要用于額定電壓40.5kV,三相交流50Hz電力系統中,可供工礦企業,發電廠及變電站做保護和控制之用,尤其適用于各種頻繁操作場所。本產品符合GB11022《高壓開關設備和控制設備標準的共用技術要求》、GB1984《交流高壓斷路器》及IEC56《高壓交流斷路器》等標準要求。

VS1-40.5戶內高壓真空斷路器主要技術參數(戶內高壓真空斷路器VS-40.5型)

序號	項目	單位	技術參數
1	觸頭開距	mm	18~20
2	超行程		3~5
3	觸頭允許磨損厚度		3
4	平均分閘速度(觸頭分離后8mm)	m/s	1.0~1.5
5	平均合閘速度(觸頭閉合前12mm)		0.5~0.9
6	觸頭合閘彈跳時間		≤3
7	三相分閘不同期性		≤2
8	三相合閘不同期性	ms	≤2
9	合閘時間		≤90
10	分閘時間		≤60
11	各相導電回路直流電阻(上下梅花觸頭之間)	μΩ	1250A	1600A，2000A
			≤50	≤40
12	相間中心距	mm	300±2

序號	項目		單位	技術參數
1	額定電壓		kV	40.5
2	額定絕緣水平	1min工頻耐壓		95
		雷電沖擊耐壓(峰值)		185
3	額定電流		A	630，1250，1600，2000
4	額定短路開斷電流		kA	20	25	31.5
5	額定短路關合電流(峰值)			50	63	80
6	額定操作順序			0-0.3s-Co-180s-Co
7	額定失步開斷電流		kA	5	6.25	8
8	額定異相短路開斷流			17.4	21.7	27.4
9	額定短路開斷電流直流分量平均值			≤48%
10	額定電容器組開斷電流		A	400
11	額定短路持續時間		S	4
12	額定短路開斷電流開斷次數		次	20
13	開斷時間		ms	≤80
14	機械壽命		次	20000
15	斷路器質量		Kg	260

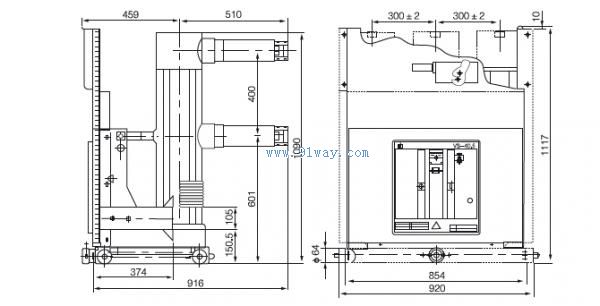

VS1-40.5戶內高壓真空斷路器外形及安裝尺寸(戶內高壓真空斷路器VS-40.5型)
