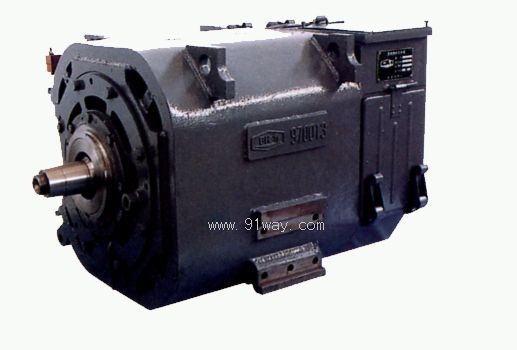

ZD109Z直流牽引電動機產品詳細說明：

ZD109Z直流牽引電動機是ZD109型電動機的該型產品，采用抱軸承焊接機座，國產軸承，通用ZD109B1。主要使用于東風塵仆仆D調、東風10D調。

ZD109Z直流牽引電動機主要技術參數：
額定功率（Rated Power）：530KW
額定電壓（Rated Voltage）: 670V
額定電流（Rated Current）: 845A
額定轉速（Rated Speed）: 770r/min
最大轉速（Max Speed））: 2385 r/min
最高電壓（Max Voltage）: 980V
額定風量（Rated Air Flow）110m3/min
最大恒功率轉速（Max Speed at Constant Power）: 2190 r/min
最大電流（Max Current）: 1200A
工作制（Duty）: s1
絕緣等級（Insulation class ）: H/H
勵磁方式（Exciting Type）: 串勵 Serier-Wound
冷卻方式（Cooling Method）: 強迫通風Forced Ventilation
重 量（Weight）:2780kg
