MZD66-12戶內高壓接地開關產品詳細說明：

MZD66-12/40(原型號JN15-12/40為了同市場上區別我公司改為MZD66-12/40)型戶內高壓接地開關是我公司根據ES1型接地開關原型設計開發的具有國際先進水平的新型接地開關。結構形式為組合式，其性能符合GB1985-89《交流高壓隔離開關和接地開關》及EC129的要求，適用于戶內3~10千伏三相交流50(60)Hz的電力系統中；它具有一定的關合能力以保護開關設備內其它電氣設備不受損壞，可與各種高壓開關柜配套使用，作為高壓電器設備檢修時的接地保護。

結構特點：
設計先進，戶內負荷開關； 結構簡單、安裝調式方便； 具有快速分、合能力； 周圍空氣溫度：上限+40℃，下限-10℃； 海拔高度：不超過1000米； 濕度條件：日相對濕度平均值不超過95%，月相對濕度平均值不超過90%； 地震烈度：不超過8度； 污穢等級：Ⅱ級。

MZD66-12戶內高壓接地開關型號含義


MZD66-12戶內高壓接地開關主要技術參數

項目		單位	數據
額定電壓		KV	12
額定短時耐受電流(熱穩定)		KV	40
額定短路持續時間		S	4
額定短路關合電流		KA	100
額定峰值耐受電流(動穩定)		KA	100
額定絕緣水平	額定短時工頻耐受電壓	KV	相對地及相間	42
	額定雷電沖擊耐受電壓			75
機械壽命		次	2000

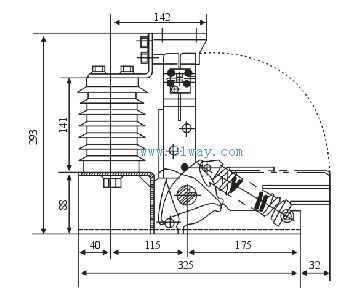

MZD66-12型戶內高壓接地開關外形尺寸及安裝尺寸

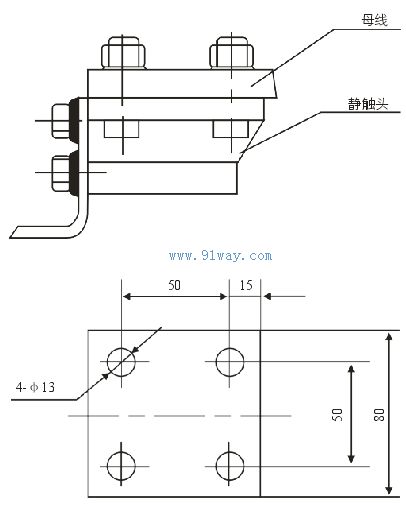

銅排接線端子圖

安裝開孔圖

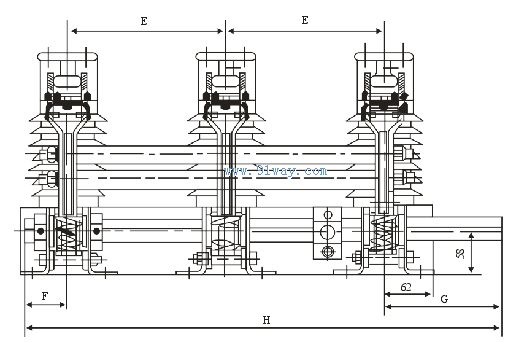

產品型號	E	F	G	H	D
MZD66-12/40-210	210	50	185	655	516
MZD66-12/40-220	220	50	185	675	536
MZD66-12/40-230	230	50	85	695	556
MZD66-12/40-250	250	50	185	735	596
MZD66-12/40-275	275	50	210	810	646
