MZZ(Ⅱ)-12/T630-20型戶外交流高壓自動重合器(以下簡稱“重合器”)，是三相交流50Hz的戶外高壓開關設備。其主要用作城鄉變電站10kV側出線開關及10kV線路保護開關，能自動監測輸電線路的運行狀況，準確地判斷瞬時性故障或永久性故障，并可排除95%以上瞬時性故障。該重合器是能夠按照預定的開斷和重合順序在交流線路中自動進行開斷和重合閘操作，并在其后自動復位或閉鎖的自具控制保護功能，與分段器等配合使用可以不靠另外控制系統實現配電自動化，這種系統最大限度地縮小停電范圍、減少停電時間，還配有標準RS232、485通信接口、四遙功能全，為電力系統實施全面自動化提供了強有力的支持。

結構特點：
1、微機控制裝置內配置20節一組蓄電池，停電后蓄電池容量能支持50小時運行工作。
2、蓄電池充電采用電子PT、AC220V、也可以CT充電、安全可靠。
3、裝置具備就地遙控開關合、分閘操作功能，遙控距離30米，現場操作人員無需爬電線桿的困難。
4、提供保護定值管理功能，用戶可隨意修改跳閘電流，整定值靈活。

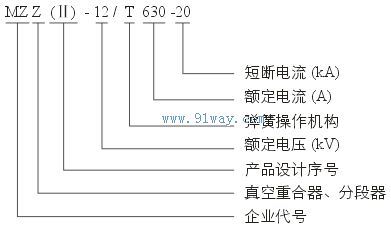

MZZ(Ⅱ)-12/T630-20型戶外交流高壓自動重合器(分段器)型號含義

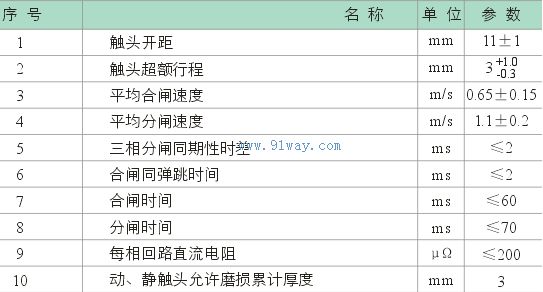

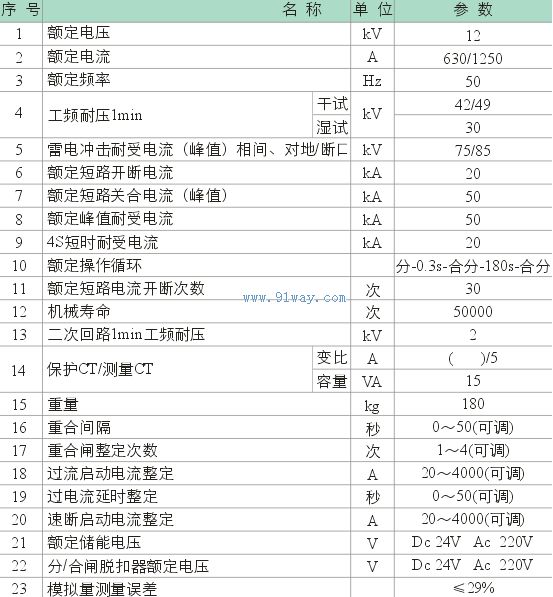

MZZ(Ⅱ)-12/T630-20型戶外交流高壓自動重合器(分段器)主要技術參數

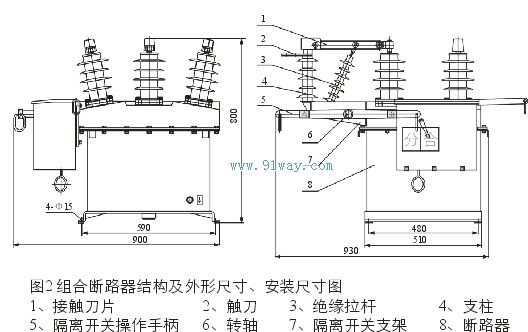

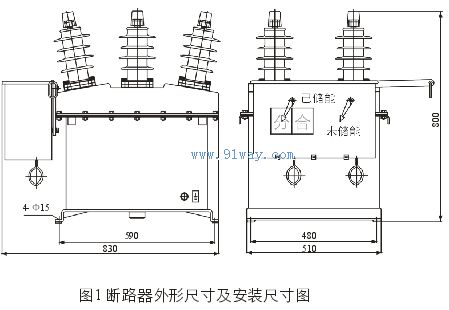

外形及安裝尺寸

MZZ(Ⅱ)-12/T630-20型戶外交流高壓自動重合器(分段器)
