802型防爆電動閥產品詳細說明：

802閥門電動裝置適用于小口的蝶閥、球閥和旋塞閥等做90℃回轉的閥門及類似設備。該閥門電動裝置是與閥門配套組成電動閥門使用的，它用來控制閥門的開啟和關閉。操作人員可以在控制室內遠距離對閥門進行控制，也可以在現場手動操作。該產品廣泛應用于使用管道閥門的給排水、供熱、電站、化工、食品、紡織、造紙、制藥、船舶、鋼鐵、煤炭等工程。

802系列電動裝置性能參數

機座號	型號 規格	最大 輸出 轉矩	輸出 轉速	最大閥桿直徑	電   機		手動速比	凈  重
					功率	額定電流
802-1	802.10-1	100	1	Ø24	30	0.30	88	34～36
	802.20-1	200	1		60	0.48
	802.30-1	300	1		90	0.54
802-2	802.60-1	600	1	Ø 43	180	0.86	74	52～56
	802.120-0.5	1200	0.5		180	0.86
	802.120-1	1200	1		370	1.16
802-3	802.250-0.5	2500	0.5	Ø 55	550	1.75	67	94～100
	802.250-1	2500	1		750	2.00
	802.500-0.5	5000	0.5		750	2.00
802-3/3011	802.1000-0.2	10000	0.2	Ø85	1100	2.80	194	100

結構
一、 電機：閥門專用電機，額定運行時間10分鐘，電機安裝在箱體的外側面，用齒輪與箱體內的主傳動結構連接。
二、 行程控制機構：采用凸輪機構，凸輪軸與輸出軸同步，在開向和關向各有二個凸輪和微動開關，一個控制電機電源，一個接通指示燈。
三、 開度指示機構：用于現場指示閥門開啟程度，行程控制機構中凸輪軸的頂端裝有刻度盤。
四、 手電動切換：為全自動切換結構，沒有切換用手柄。

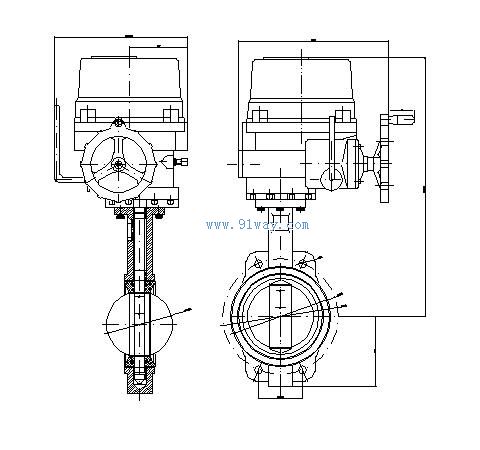

802系列電動裝置外形尺寸

機座號	型號 規格	A	≈B	C	D	≈E	F	G	≈H	J	K	≈L	M	N	P	Q
8022	80260-1	287	552	110	Ø360	330	196	254	156	101	86	134	28	20	15	110
	802120-0.5
	802120-1
8023	802250-0.5	330	625	140	Ø500	365	230	288	185	152	120	134	45	22.5	20	150
	802250-1
	802400-0.5

環境防護性能
基本型（戶外型）：IP65
防爆型：dΠBT4（防爆型另有資料）
電源：三相交流 380V 50HZ
環境溫度：-20℃～40℃
安裝方式：任意位置安裝
