一 概述
LQJZ5-0.66電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定電壓0.66kV及以下電壓等級，額定頻率為50Hz或60Hz的戶內電力線路及設備中作電流、電能測量用。本型互感器具有體積小、重量輕、絕緣性能優越、精度高等特點，是為了替代羊角式LQJ-0.66型而專門設計的新產品，外形及安裝尺寸完全一樣，可完全取代，并且還可以根據用戶需要制成各種特殊規格，靈活性強。符合IEC44-1:1996及GB1208-2006《電流互感器》標準。

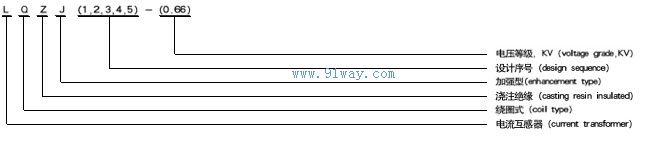

二 型號含義

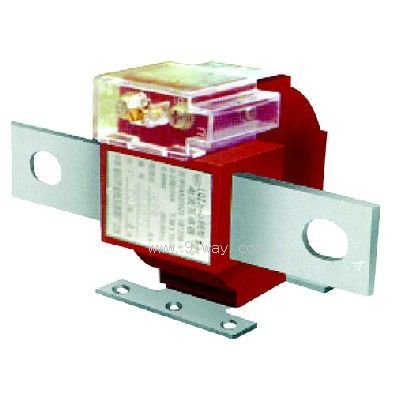

三 結構簡介

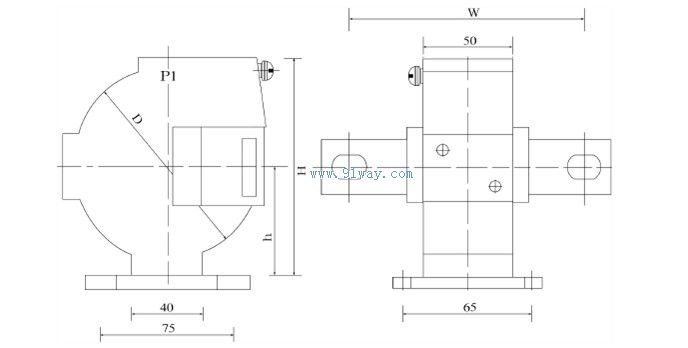

LQJZ5-0.66電流互感器為全封閉式結構，鐵芯采用優良的導磁材料，二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，并易表面維護。一次出線P1，P2分別在澆注體兩側，二次繞組出線端在互感器中間，計量繞組（0.2S、0.2級），標志S1、S2，互感器為減極性，底部配有安裝版，并且配有防電盒。

四 技術參數
