產品名稱：

SYXC系列稀土永磁寬調速伺服電動機

型號規格：

放大圖片

產品類別：

常規產品 -- 電機產品 -- 直流伺服電機

參考價格：

廠價直銷

產品品牌：

宏達

產品產地：

江蘇

可供數量：

批量

供貨周期：

現貨(或電詢)

13901609058

91way@163.com

更多分享

產品簡介：

（點擊小圖查看大圖）

SYXC系列稀土永磁寬調速伺服電動機產品詳細說明：

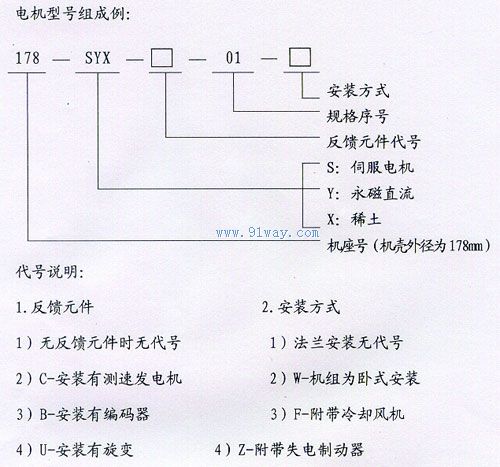

SYXC系列稀土永磁寬調速伺服電動機型號說明

具有高的轉矩/慣量比，從而提供了最快的加速度和快速響應。
具有高轉矩及低速特性，調速范圍廣，易與負載匹配。
由于采用耐磨電刷材料，以及有大的電刷接觸面積，使用電機壽命增長，過載能力加強。
電機的體積小，重量輕，結構簡單，維修方便。
電機內可安裝高精度高可靠性的反饋元件。

SYXC系列稀土永磁寬調速伺服電動機性能參數

型號 規格	項目	額定功率 KW	額定轉矩 N.m	最高工作轉速 r/min	最高電壓 V	額定電流 A
型號 規格	容差	Nom	Nom	±10％	Nom	Nom
60SYX	01	0.015	0.1	1500	30	0.82
	02	0.015	0.05	3000	30	0.82
	03	0.03	0.2	1500	30	1.54
	04	0.03	0.1	3000	30	1.54
72SYX	01	0.05	0.33	1500	30	2.4
	02	0.05	0.16	3000	30	2.4
	03	0.075	0.05	1500	30	3.52
	04	0.075	0.25	3000	30	3.52
82SYX	01	0.1	0.5	2000	32	4.0
82SYX	02	0.2	1.0	2000	64	4.0
92SYX	01	0.1	0.66	1500	110	1.24
	02	0.1	0.33	3000	110	1.24
	03	0.15	1.0	1500	110	1.83
	04	0.15	0.5	3000	110	1.83
106SYX	01	0.25	1.6	1500	160	2.0
	02	0.25	0.8	3000	160	2.0
	03	0.5	3.3	1500	160	4.0
	04	0.5	1.6	3000	160	4.0
	05	0.75	5.0	1500	160	5.5
	06	0.75	2.5	3000	160	5.5
	07	0.8	5.3	1500	180	5.5
	08	0.8	2.7	3000	180	5.5
132SYX	01	1.1	7.3	1500	160	7.9
	02	1.1	3.6	3000	160	8.0
	03	1.5	10.0	1500	160	10.9
	04	1.5	5.0	3000	160	11.2
	05	1.8	12.0	1500	180	11.5
	06	1.8	6.0	3000	180	11.8
	07	2.2	14.5	1500	160	16.2
	08	2.2	7.3	3000	160	17.2
164SYX	01	3.0	20.0	1500	160	20.5
	02	3.0	10.0	3000	160	21.0
	03	4.5	30.0	1500	200	24.0
	04	4.5	15.0	3000	200	25.0
	05	5.5	37.0	1500	300	20.0
	06	5.5	18.5	3000	300	21.0
178SYX	01	6.5	43	1500	300	23.8
	02	7.5	50.0	1500	350	24.0
	03	10	66.0	1500	440	25.0
266SYX	01	18.5	92.5	2000	300	69
266SYX	02	24	120.0	2000	400	69.0

SYXC系列測速機參數

型號 規 格		82CF			85CF
項 目	容差	01	02	03	01	02	03	04
輸出斜率 V/Kr/min	±15％	6	10	12	12	20	24	55
極限轉速 r/min	Nom	4000	4000	4000	4000	3000	3000	2000
紋波系數 ％	Max	1.5	1.5	1.5	1.5	1.5	1.5	1.5
線性度％	Max	1	1	1	1	1	1	1
對稱％	Max	1	1	1	1	1	1	1
負載電阻 KΩ	Nom	20	20	20	20	20	20	20

SYXC系列稀土永磁寬調速伺服電動機機座及安裝尺寸

序號 規 格		D1	D2	E1	E2	F	G	E3	h1	h2	b	D4	s	D3	L1	L2	L3
序號 規 格			h7											f5
60SYX	01 02 03 04	60	48	16	10	3	6.3	18	3	5	62	70	4.5	8	100 90 120 100	66	60
72SYX	01 02 03 04	72	54	20	15	3	7.3	22	3	5	72	84	5.5	9	120 100 140 110	66	60
82SYX	01 02	82	54	20	15	4	8.5	22	3	6	84	95	6	11	112 144	66	82
92SYX	01 02 03 04	92	70	20	15	4	11.5	22	3	6	94	107	6.6	14	127 112 144 119	66	82
106SYX	01 02 03 04 05 06 07 08	106	85	23	20	5	13	25	4	8	112	132	9	16	147 133 178 145 210 160 218 158	66	85
132SYX	01 02 03 04 05 06	132	100	30	25	5	15	32	5	10	134	155	11	18	200 170 215 180 230 180	66	85
132SYX	07 08	132	100	50	40	8	20	52	5	10	134	155	11	24	255 185	66	85
164SYX	01 02 03 04	164	130	50	45	8	20	52	6	12.5	164	180	11.5	24	368 268	66	85
	01 02 03 04					8	24			12.5	164	180	11.5	28	418 293
	05 06					10	28			14	180	200	13	32	450 323
178SYX	01 02 03	178	130	60	55	10	31	62	6	16	200	205	13	35	420 490 400	66	85
266SYX	01 02	266	230	100	90	14	43	108	6	28	270	300	18	48	600 620	66	85

帶底腳安裝尺寸

機 　座	H	A	B	C	K
82SYXC系列	60	80	70	16	7
106SYXC系列	70	100	100	19	7
132SYXC系列	80	125	125	28	11
164SYXC系列	100	130	150	62	12
178SYXC系列	105	130	150	62	12
266SYXC系列	160	220	290	82	18

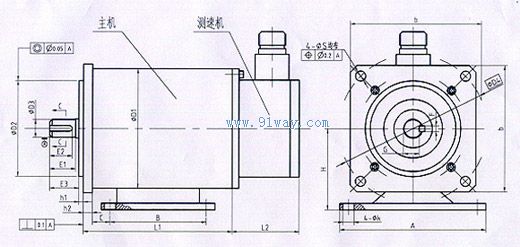

SYXC系列電機外形及安裝尺寸

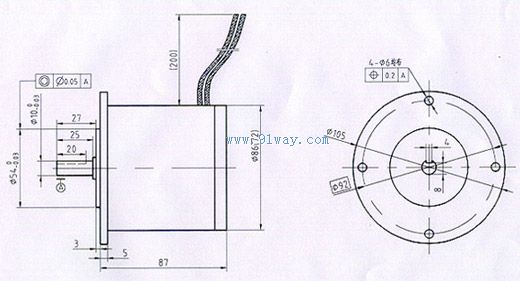

CF測速單機外形及安裝尺寸

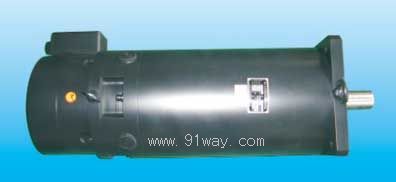

SYXC系列稀土永磁寬調速伺服電動機

SYXC系列稀土永磁寬調速伺服電動機（示意圖）
