JF15B,TP8B16(DHC15B)導軌式多功能可編程定時器產品詳細說明：

概述：
1、35mm標準導軌安裝，休積小巧，外型美觀，是KG316T更新換代產品；
2、實時控制，7天或24小時預設循環定時控制；
3、一路輸出，8段開和關定時設置，10種日期組合模式；
4、最長設置168小時，最短定時1分鐘；
5、LCD顯示，后備高容量可充電池，停電照常走時；
6、12/24小時切換，默認為24小時。

型號說明



JF15B,TP8B16(DHC15B)導軌式多功能可編程定時器技術參數

額定控制電壓：AC220V±10% 50Hz	觸頭數：1組轉換	計時誤差：≤2秒/天（25℃）
開關次數：8次開和8次關	功耗：4.5VA（max）	時控范圍：1分-168小時
停電保持時間≥15天（持續通電48小時后）		最小定時時間：1分鐘
觸頭容量：阻性負載：16A/250VAC（COSφ=1）； 感性負載：2.5A/250VAC（COSφ=0。6）；控制燈：1000W		電壽命：10萬次（額定負載） 機械壽命：100萬次
環境溫度：35～85%RH	使用環境溫度：-10～55℃	重量：約125g

操作說明
1、開始使用定時器，請接上額定控制電源，然后按復位鍵“RESET”。
2、初次設置定時器，工作在24小時模式，如果想要切換成12小時模式，請按住“”鍵5秒，LCD顯示“AM”；若想切換成24小時模式，請按住“”鍵5秒，將返回到24小時模式。
3、編程設置

步驟	按鍵	編程內容
1	按“P”	顯示“1ON”出現“”，設置第一組開通時間；
2*	按“D+”	設置一周中的某天或某幾天開通；
3	按“H+/M+”	設置開通時間的小時和分鐘；
4	按“P”	顯示“1OFF”出現“”，設置第一組關閉時間
5	按“P”	設置一周中的某天或某幾天關閉；
6	按“H+/M+”	設置關閉時的小時和分鐘；
7	重復步驟2～6	設置2～8組的定時開通和關斷時間；
8**	按“”	完成設置

備注：
想取消某段定時設置，請按“MANUAL”鍵，LCD顯示“－－＝－－”；再次按“MANUAL”鍵將回到剛才的設置。
*10種日期組合模式：（1.MO TU WE TH FR SA SU；2.MO TU WE TH FR；3.SA SU；4.MO；5.TU；6.WE；7.TH；8.FR；9.SA；10.SU）。
**若你不需要設置8段定時，請按“”完成設置，并回到實時時鐘狀態。
4、實時時鐘設置
（1）、同時按“”和“D+”進位設置，直到顯示當前星期；
（2）、同時按“”和“H+”進位設置，直到顯示當前小時；
（3）、同時按“”和“M+”進位設置，直到顯示當前分鐘；
（4）、按“MANAUL”顯示“ON AUTO”或“AUTO OFF”；（如果自動定時初始狀態要開通則選擇“ON AUTO”；如果自動定時初始狀態要關閉則選擇“AUTO OFF”）。
5、按“MANAUL”可改變開關狀態，“ON”為長開，“OFF”為長關。

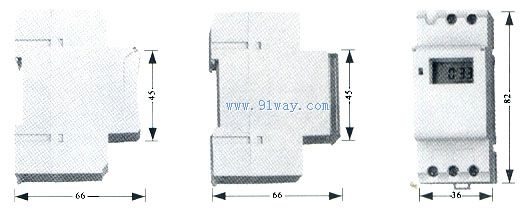

外型尺寸

注意：
同段定時開和關時間設置的日期模式應一致；
按技術參數規定的要求使用；
內部含高容量可充電電池，請不要分解或投入火中。
