SRMQ3-63L型雙電源開關產品詳細說明：

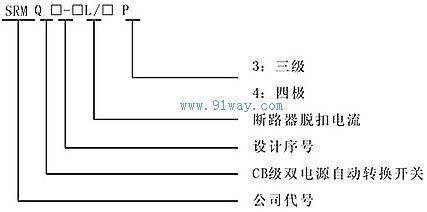

型號含義


適用范圍及特點
SRMQ3-63L 型自動轉換開關電器適用于交流50Hz、額定電壓380V/220V；額定電流至63A的三相四線(也可用于一相一線)雙路供電電網中，當一路電源發生故障 (只檢測A相電壓，僅檢測欠壓和缺相)時自動將一個或幾個負載電路從一路電源接至另一路電源，以保證負載電路的正常供電。
產品符合IEC60947-6-1標準、GB/T14048.11標準，具有90年代國際先進水平。

正常工作條件
周圍空氣溫度：上限值不超過+40℃，下限值不低于-5℃，24h的平均值不超過-35℃；
海拔：安裝地點海拔不超過2000m；大氣條件：空氣是清潔的；大氣的相對濕度在周圍最高溫度+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的平均最低溫度-25℃時，該月的平均最大相對濕度為90%，并考慮到因溫度變化發生的產品表面上的凝露。對于溫度變化偶爾產生的凝露應采取特殊的措施。

結構和性能

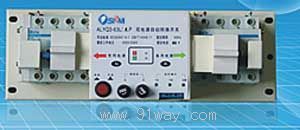

SRMQ3-63L 型自動轉換開關電器是由執行元件 ( 小型斷路器DZ47)、單電機電動操作機構、機械聯鎖、輔助系統、控制回路等組成，所有元器件安裝在同一塊金屬底板上，控制器面板有明確的狀態指示燈，準確指示小型斷路器處于何種狀態。轉換開關的控制電源電壓為AC220V，機械壽命為10000次。
自動控制器(僅有自投自復型)對兩路電源(分別稱為常用電源和備用電源)的電壓同時進行檢測，正常狀態時由常用電源供電，當常用電源出異常，即發生失壓或缺相(小型斷路器的A相)時，自動控制器會指令轉換開關自動切換至備用電源供電；當常用電源恢復正常后，自動控制器會指令轉換開關自動返回至常用電源供電且無延時；不允許兩路同時發生異常。
